Двигатель разработан на базе прототипа CFM-56, имеет улученную современную конструкцию вентилятора и малоэмиссионнцю камеру сгорания. Двигатель состоит из одноступенчатого вентилятора, 4 подпорных ступеней, 7-ступенчатего осевого компрессора, двухзонной колцевой камера сгорания, одночтупенчатой охлаждаесой турбины высокого давления и 5-ступенчатой турбины низкого давления. Для смещения потоков установлен лепестковый смеситель. Конструкции двигателя предусмотрен реверс тяги.
- Главная -
- Чертежи -
- Транспорт -
- Самолеты и авиация -
- ТРДД со смещением потоков для пассажирского самолета
ТРДД со смещением потоков для пассажирского самолета
0
5
380
2
0
60
CFM-56
Авиация
ГТД
Двигатель
двухконтурный
камера сгорания
компрессор
Машиностроение
реверс
Сопло
ТРДД
турбина
Автор
Ronald
Dehian
Дата
05.04.2022
Язык
Русский
Состав

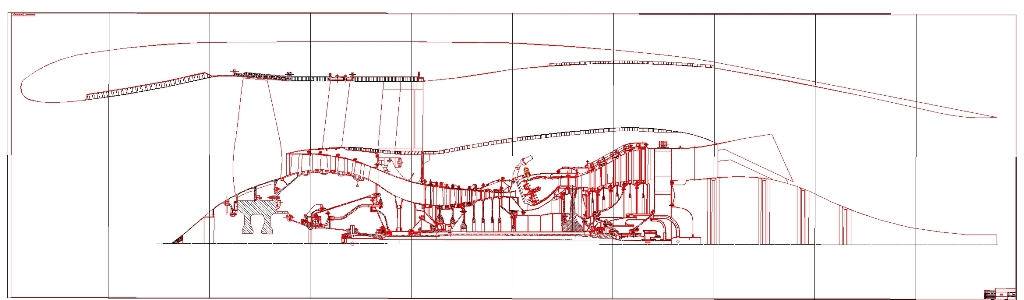

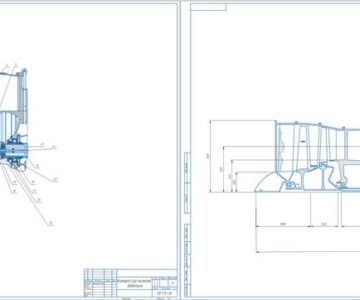

Чертеж продольного разреза ТРДД
