Чертеж компрессора низкого давления Аи-25 и центрального привода

Уфимский государственный авиационный университет
Кафедра авиационных двигателей

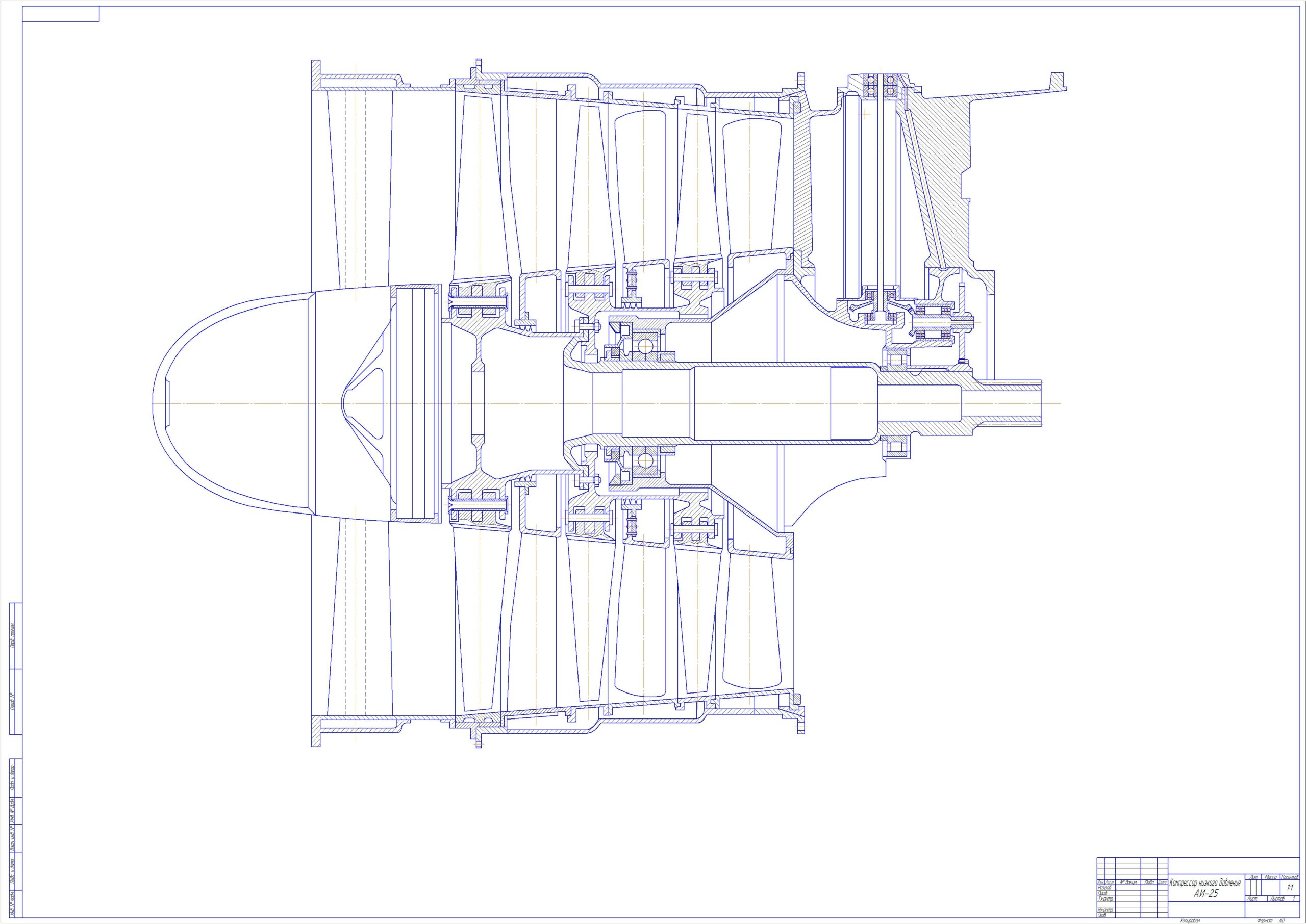

Чертеж компрессора низкого давления двигателя Аи-25 и центрального привода коробки приводов.
Условное обозначение двигателя АИ-25
Тип двигателя двухконтурный, турбореактивный, двухроторный
Удельный расход топлива в номинальном режиме, кг/э.л.с.*ч. 0.555
Направление вращения роторов КВД и КНД (если смотреть со стороны реактивного сопла) левое
Масса двигателя в состоянии поставки, кг 348 ± 2%
Сухая масса, кг 312
Габаритные размеры двигателя, мм:
длина 2140 ± 5
ширина 820 ± 5
высота 896 ± 5
Компрессор осевой, 8-иступенчатый
Камера сгорания кольцевая
Турбина осевая, 3-хступенчатая
Тяга двигателя на взлетном режиме в условиях МСА, Н 1500 ± 300
Тяга двигателя в режиме малого газа в условиях МСА, Н 120
Часовой расход топлива на взлетном режиме, кг/ч не более 855
Часовой расход топлива в режиме малого газа, кг/ч не более 220
