Компрессор АО-1200

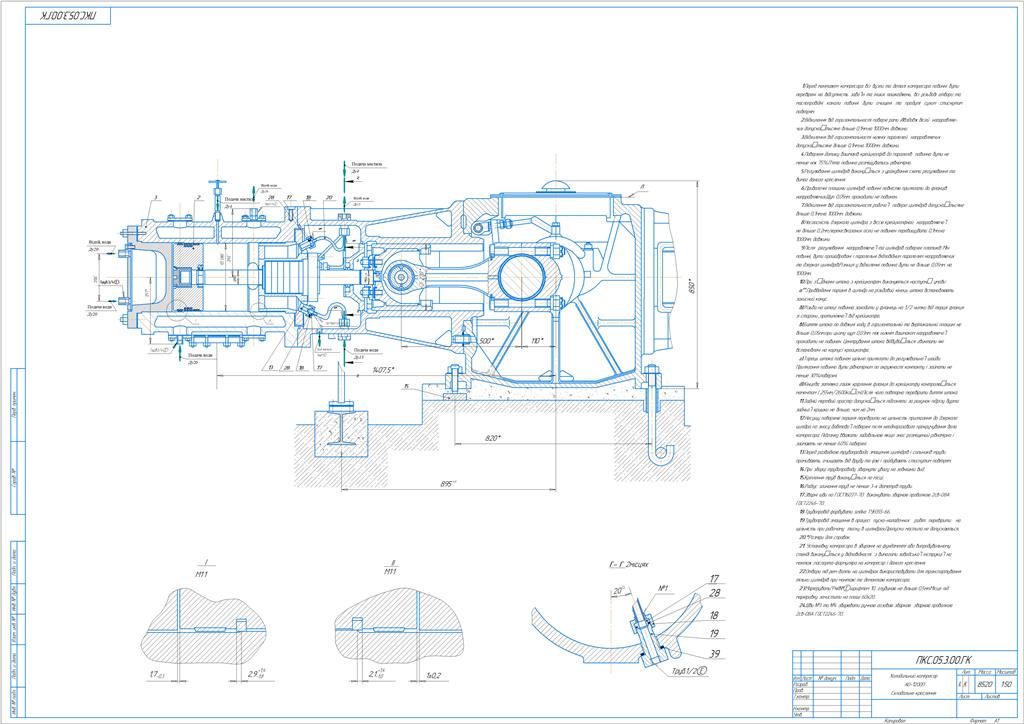

Компрессор АО-1200. Чертеж, спецификация, все в компасе формате .cdw. Сборочный чертеж
Поршневой компрессор АО-1200 имеет холодильную мощность 1 150 000 ккал/ч и предназначен для промышленных холодильных систем
1. Перед монтажом компрессора все узлы и детали компрессора должны быть проверены на отсутствие ушибов и других повреждений, все резьбовые отверстия и маслопроводные каналы должны быть очищены и продуты сухим сжатым воздухом.
2. Отклонение от горизонтальности этажа рамы Вдоль осей напрягающих допускается не более 0,1мм.на 1000мм. длины.
3.Отклонение от горизонтальности нижних параллелей напряляющих допускается не более 0,1мм.на 1000мм. длины.
4.Поверхность прикосновения башмаков крейцкопфов к параллелям должна быть не менее 75%. Пятая должна размещаться равномерно.
5.Регулирование цилиндров производится с учетом схемы регулирования и требований данного чертежа.
6.Привалочные плоскости цилиндров должны полностью прилегать к фланцам напряляющим.Щуп 0,05мм. проходить не должен.
7. Отклонение от горизонтальности рабочей этажи цилиндров допускается не более 0,1 мм. на 1000 мм. длины.
8. читать далее на чертеже
