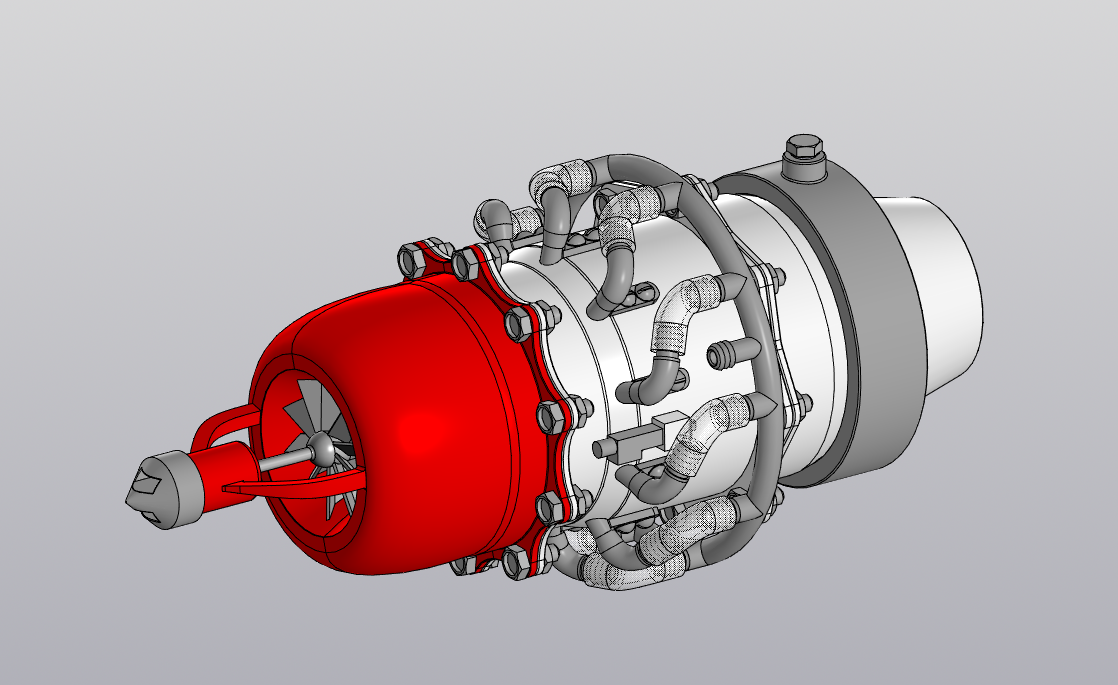

Турбореактивный двигатель для малых ЛА, расчётный вид топлива - метан. МРВ - 0,251818 кг/с, ТВС - 17,24:1, альфа - 4,74. Длина 316, диаметр 130. Запуск производится при помощи раскрутки вала турбокомпрессора электродвигателем ASSUN MOTOR AM-CL1623MAN SERIES model 0308.
Давление на входе в топливную рампу - 6 атм. Поджиг ТВС осуществляется с помощью пьезоэлемента
