Пружинный двигатель патефона

Проект представляет собой виртуальную реинкарнацию пружинного привода патефона завода Молот неизвестной модели и неизвестного года выпуска ( отсутствуют какие либо шильдики).
Проект не является точной чертёжной копией реального изделия как в связи с отсутствием чертежей изделия, так и ограниченностью доступных мне мерительных инструментов.
Все пружины выполнены в демонстрационном виде в статических состояниях. В зубчатых передачах параметры зацепления (кроме передаточных отношений), реальным соответствуют условно. Некоторые детали в моделях слегка упрощены. В целом же проект содержит практически все детали реального изделия в достаточно приемлемом, как я считаю, качестве.
Проект может служить в познавательных, демонстрационных целях, а так же для применения как компонент в более продвинутых проектах.
Обозначения и наименования приняты условно для удобства проектирования.

Состав: 3D сборки, детали

Софт: SolidWorks 2017

Файлы:

ПТФ 06.520.00 Регулятор оборотов/

ПТФ 06.520.00 Регулятор оборотов/ПТФ 07.520.03 Клёпка.SLDPRT

ПТФ 06.520.00 Регулятор оборотов/ПТФ 07.520.02 Рычаг.SLDPRT

ПТФ 06.520.00 Регулятор оборотов/ПТФ 07.520.01 Пластина.SLDPRT

ПТФ 06.520.00 Регулятор оборотов/ПТФ 06.520.00 СБ Регулятор оборотов.SLDASM

ПТФ 07.700.41 Шестерня m 1 z 10 20 гр.SLDPRT

ПТФ 06.700.00 Двигатель.SLDASM

hexagon nuts accuracy class b/

hexagon nuts accuracy class b/Hex Nut 5916_gost.sldprt

ПТФ 07.700.01 Плата верхняя.SLDPRT

ПТФ 07.700.54 Штифт.SLDPRT

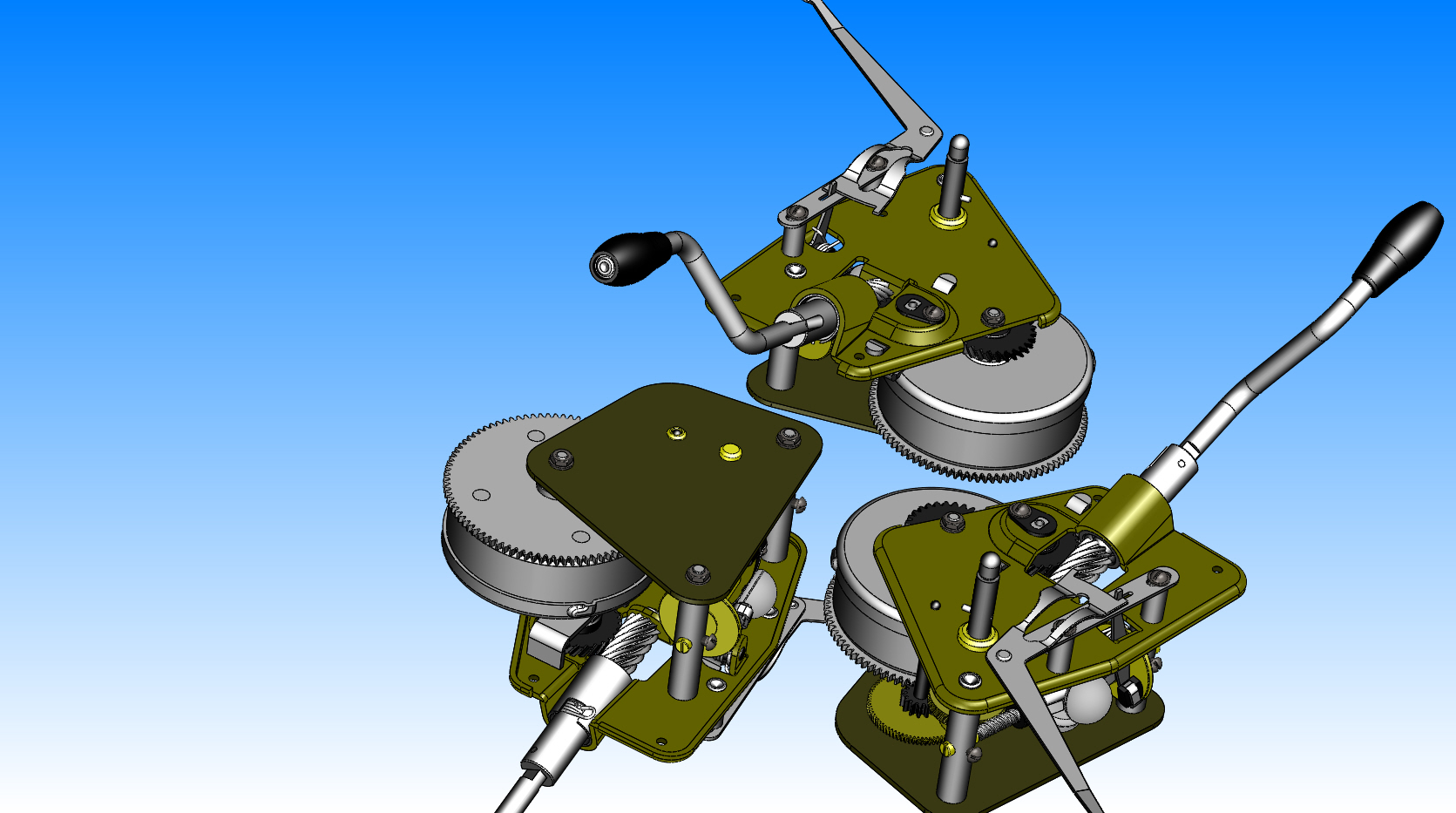

Двигатель патефона.JPG

ПТФ 07.700.09 Подшипник.SLDPRT

ПТФ 06.750.00 Тормоз/

ПТФ 06.750.00 Тормоз/ПТФ 07.750.01 Рычаг.SLDPRT

ПТФ 06.750.00 Тормоз/ПТФ 07.750.02 Колодка.SLDPRT

ПТФ 06.750.00 Тормоз/ПТФ 06.750.00 СБ Тормоз.SLDASM

ПТФ 07.700.11 Стойка.SLDPRT

ПТФ 07.700.06 Кольцо упорное.SLDPRT

ПТФ 06.730.00 Барабан пружинный/

ПТФ 06.730.00 Барабан пружинный/ПТФ 07.730.03 Банка.SLDPRT

ПТФ 06.730.00 Барабан пружинный/ПТФ 07.730.06 Пружина.SLDPRT

ПТФ 06.730.00 Барабан пружинный/ПТФ 07.730.02 Втулка.SLDPRT

ПТФ 06.730.00 Барабан пружинный/ПТФ 07.730.01 Колесо зубчатое m 1 z 91.SLDPRT

ПТФ 06.730.00 Барабан пружинный/ПТФ 07.730.05 Крышка.SLDPRT

ПТФ 06.730.00 Барабан пружинный/ПТФ 07.730.04 Заклёпка.SLDPRT

ПТФ 06.730.00 Барабан пружинный/ПТФ 06.730.00 СБ Барабан пружинный.SLDASM

ПТФ 07.700.05 Втулка.SLDPRT

ПТФ 07.700.12 Стойка.SLDPRT

ПТФ 07.700.07 Ось барабана.SLDPRT

ПТФ 07.700.03 Скоба.SLDPRT

ПТФ 06.710.00 Регулятор обборотов/

ПТФ 06.710.00 Регулятор обборотов/ПТФ 06.710.10 CБ Противовес.SLDASM

ПТФ 06.710.00 Регулятор обборотов/ПТФ 06.710.00 CБ Регулятор обборотов.SLDASM

ПТФ 06.710.00 Регулятор обборотов/ПТФ 07.710.03 Втулка скользящая.SLDPRT

ПТФ 06.710.00 Регулятор обборотов/ПТФ 07.710.01 Червяк m 0.5 z 4.SLDPRT

ПТФ 06.710.00 Регулятор обборотов/ПТФ 07.710.04 Пружина.SLDPRT

ПТФ 06.710.00 Регулятор обборотов/ПТФ 07.710.02 Втулка неподвижная.SLDPRT

ПТФ 06.710.00 Регулятор обборотов/ПТФ 06.711.00 Груз/

ПТФ 06.710.00 Регулятор обборотов/ПТФ 06.711.00 Груз/ПТФ 06.711.00 СБ Груз.SLDASM

ПТФ 06.710.00 Регулятор обборотов/ПТФ 06.711.00 Груз/ПТФ 07.711.02 Грузик.SLDPRT

ПТФ 06.710.00 Регулятор обборотов/ПТФ 06.711.00 Груз/ПТФ 07.711.0Закладная деталь.SLDPRT

ПТФ 06.720.00 Ось/

ПТФ 06.720.00 Ось/ПТФ 06.720.00 СЬ Ось.SLDASM

ПТФ 06.720.00 Ось/ПТФ 07.720.02 Шайба.SLDPRT

ПТФ 06.720.00 Ось/ПТФ 07.720.01 Ось.SLDPRT

ПТФ 07.700.53 Шайба.SLDPRT

ПТФ 07.700.04 Скобка.SLDPRT

ПТФ 07.700.42 Колесо m 1 z 28 20 гр.SLDPRT

ПТФ 06.740.00 Вал шестерня/

ПТФ 06.740.00 Вал шестерня/ПТФ 07.740.01 Вал шестерня m 1 z 14.SLDPRT

ПТФ 06.740.00 Вал шестерня/ПТФ 06.740.00 СБ Вал шестерня.SLDASM

ПТФ 06.740.00 Вал шестерня/ПТФ 07.740.02 Колесо m 0.5 z 79 уг.15.SLDPRT

screws/

screws/SC GOST 17473_gost.sldprt

ПТФ 07.700.55 Ось.SLDPRT

ПТФ 07.700.08 Втулка верхняя.SLDPRT

ПТФ 07.700.52 Ручка.SLDPRT

ПТФ 07.700.56 Пружина.SLDPRT

ПТФ 07.700.46 Втулка.SLDPRT

ПТФ 07.700.47 Шпилька.SLDPRT

ПТФ 07.700.51 Рукоять.SLDPRT

ПТФ 07.700.02 Плата нижняя.SLDPRT

ПТФ 07.700.47 Пружина тормозная.SLDPRT

ПТФ 07.700.45 Вал центральный.SLDPRT

ПТФ 07.700.05 Шайба.SLDPRT

ПТФ 07.700.48 Шпилька.SLDPRT

ПТФ 07.700.43 Колесо m 1 z 30.SLDPRT

ПТФ 07.700.21 Колесо червячное m 0.5 z 60.SLDPRT

plain washer/

plain washer/Washer 11371n_gost.sldprt

ПТФ 07.700.14 Подшипник.SLDPRT
