Расчет топливной аппаратуры 6ЧН26/34, чертежи элементов топливной аппаратуры

Национальный технический университет
Харьковский политехнический институт
Кафедра двигателей внутреннего сгорания
Курсовой проект по дисциплине "системы двигателей внутреннего сгорания
На тему : "расчет топливной аппаратуры дизеля 6ЧН26/34"
Харьков 2018

Реферат
Для двигуна 6ЧН26/34 спроектовано паливну апаратуру. Визначено розміри плунжерної пари, спрофільовано паливний кулачок, виконано розрахунок процесу паливоподачі, розрахунок на міцність деталей форсунки.
Вихідні данні:
Двигун судовий,
6ЧН26/34
Ефективна потужність Ne, кВт 860
Частота обертання колінчастого вала n, хв-1 880
Питома ефективна витрата палива ge, г/(кВт.год) 205
Тип паливного насосу односекційний
ЗМІСТ
ІНДИВІДУАЛЬНЕ ЗАВДАННЯ 2
ВСТУП 5
1. ВИБІР І ОБГРУНТУВАННЯ ПАРАМЕТРІВ ПАЛИВНОЇ АПАРАТУРИ 6
1.1 Вибір діаметру та ходу плунжера 6
1.2 Вибір основних параметрів розпилювача 7
2 ОПИС КОНСТРУКЦІЇ ПАЛИВНОЇ СИСТЕМИ ДИЗЕЛЯ 9
3 ПРОФІЛЮВАННЯ КУЛАЧКА ПАЛИВНОГО НАСОСУ 12
3.1 Вихідні дані 12
3.2 Попередній розрахунок пружини плунжера 12
3.3 Визначення максимально допустимої швидкості руху плунжера 13
3.4 Визначення поточних значень S, C, R, δ, pп 18
3.5 Побудова профілю кулачка 22
4 РОЗРАХУНОК ПРОЦЕСУ ПАЛИВОПОДАЧІ 24
4.1 Підготовка вихідних даних 24
4.2 Розрахунок прохідних перетинів наповнювальних і відсічних отворів 25
4.2.1 Розрахунок наповнювальних отворів 25
4.2.2 Розрахунок відсічних отворів 27
4.3 Розрахунок першого періоду паливоподачі 29
4.4 Розрахунок другого періоду паливоподачі 30
4.5 Розрахунок третього періоду паливоподачі 32
4.6 Розрахунок четвертого періоду паливоподачі 34
4.7 Розрахунок п’ятого періоду паливоподачі 36
4.8 Розрахунок шостого періоду паливоподачі 38
5 РОЗРАХУНОК НА МІЦНІСТЬ ДЕТАЛЕЙ ФОРСУНКИ 41
5.1 Вихідні дані 41
5.2 Розрахунок корпуса розпилювача 41
5.3 Розрахунок голки розпилювача 42
5.4 Розрахунок штанги форсунки 43
5.5 Розрахунки пружини форсунки 44
ВИСНОВКИ 50
СПИСОК ДЖЕРЕЛ ІНФОРМАЦІЇ 51

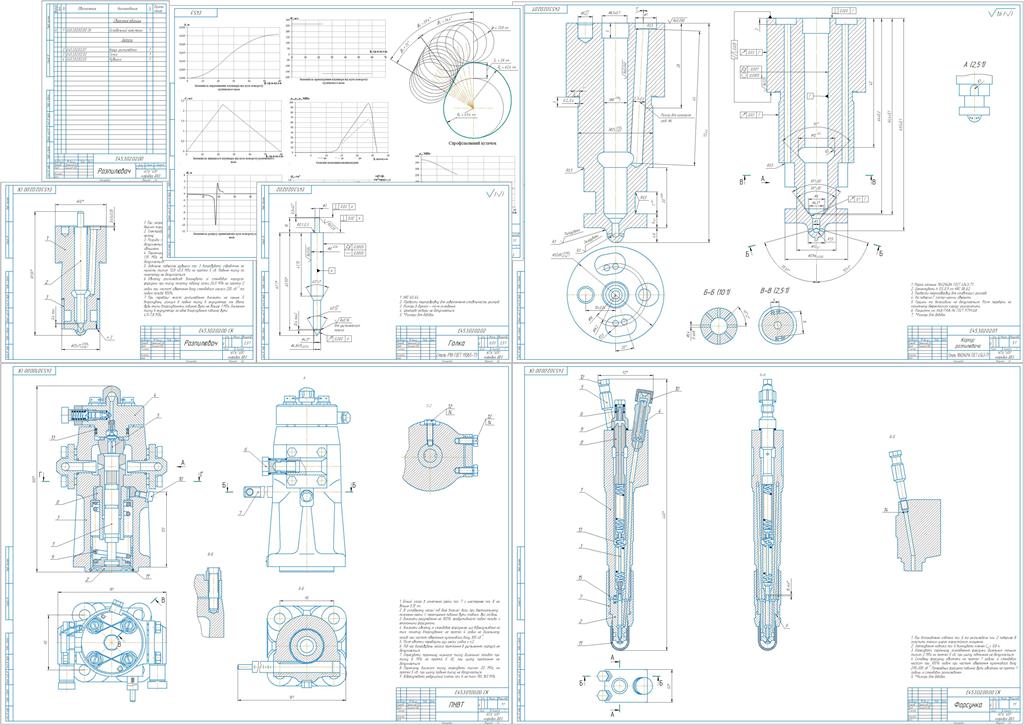

Состав: ТНВД, форсунка, распылитель в сборе, игла форсунки, корпус распылителя, плакат, спецификация распылителя, спецификация ТНВД, спецификация форсунки Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Двигатели / Расчет топливной аппаратуры 6ЧН26/34, чертежи элементов топливной аппаратуры

7. 㭪 626_34.cdw
8. 뫨⥫ 626_34.cdw
Плакат.cdw
1..cdw
2. .spw
3.㭪 626_34.cdw
4.䨪 㭪 626_34.spw
5.뫨⥫ ᡮ.cdw
6.䨪 뫨⥫ 26_34.spw
Системи.docx
