Ремонт топливной аппаратуры ЗИЛ

Гомельский государственный колледж
Кафедра механическая
Курсовой проект по дисциплине "Ремонт автомобилей"

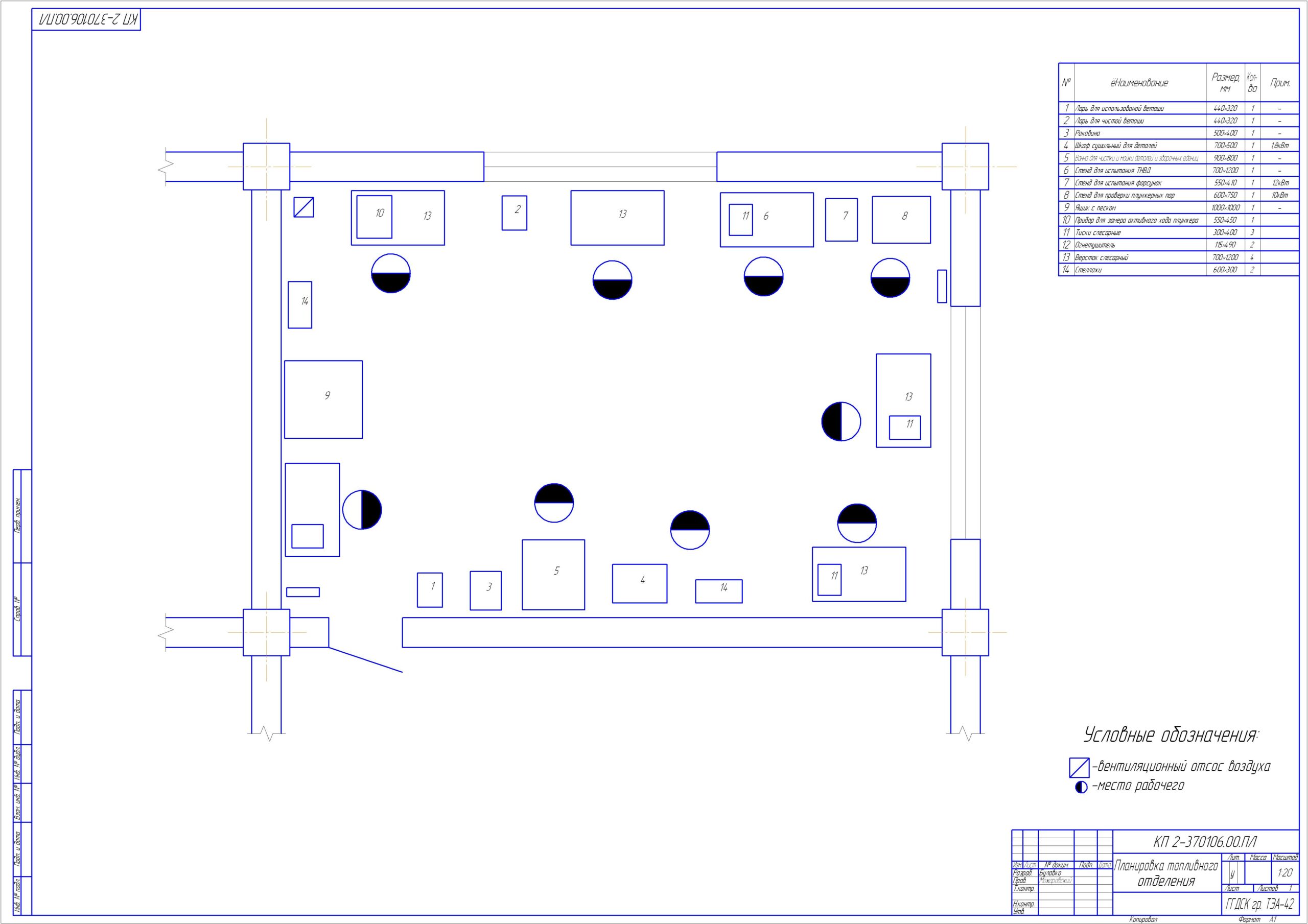

На тему: "Ремонт топливной аппаратуры ЗИЛ"
Гомель 2014

Устройство и принцип работы:
Приспособление состоит из 2-х стоек, плиты, болтов «Hexagonheadbolt ISO 8765-М8 x 1 x 40-10.9» и «Болт М8 x 1-6g x 12.109.40Х ГОСТ 7798-70» , 2х вставок и ухвата. При вращении болта «Hexagonheadbolt ISO 8765-М8 x 1 x 40-10.9» упирающийся в ухват, который перемещается вниз и подшипник крестовины входит в полость ухвата.

3.2 Расчет детали приспособления на прочность
Прочность ухвата, нагруженного осевой силой и силой изгиба, по допускаемым напряжениям изгиба находим по формуле:
[Е] ≥ Е = Mиз /W, МПа (38)
где:[Е] – допустимое напряжение изгиба, 10...15 Мпа;
Е – фактическое напряжение изгиба, МПа;
Mиз – момент изгиба, Н∙мм;
W – осевой момент сопротивления при изгибе;
Момент изгибанаходим по формуле:
Mиз = P∙l, Н∙мм, (39)
где:P - расчетная сила, Н;
l¬– плече изгиба, мм
Mиз = 1400 ∙15 = 21000Н∙мм
Осевой момент сопротивления при изгибенаходим по формуле:
W = b∙h2/6,(40)
где:b – ширина расчетной части, мм;
h – высота расчетной части, мм
W =35∙172 / 6 = 1685,8
[Е] ≥ Е = 21000/1685,8 = 12,4 Мпа
Максимальное напряжение меньше допускаемого, следовательно, величина сечения нагруженной детали выбрана правильно.
