Бульдозер, рыхлитель, корчеватель

ФГБОУ ВО "СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ
УНИВЕРСИТЕТ (СИБАДИ)"
Кафедра “ПТТМ и Гидропривод”
Курсовой проект по дисциплине «Гидравлика и гидропневмопривод»
На тему: «Бульдозер, рыхлитель, корчеватель»
Омск 2019

Номинальное давление гидропривода рном, МПа 14,0
Усилие на штоке гидроцилиндра толкающем F, кН 40,0
Скорость перемещения штока гидроцилиндра V, м/с 0,15
Длина гидролинии от бака к насосу (всасывающей) lвс, м 0,4
Длина гидролинии от насоса к распределителю (напор-ной) lнап, м 2
Длина гидролинии от распределителя к гидродвигателю (исполнительной) lисп, м 4
Длина гидролинии от распределителя к баку (сливной) lсл, м 3
Местные сопротивления, шт:
переходник 6
штуцер 6
разъемная муфта 5
плавное колено 90 5
дроссель 2
Температура окружающей среды tв, 0С –20…+30

СОДЕРЖАНИЕ
Введение
1 Исходные данные для расчета объемного гидропривода
2 Расчет объемного гидропривода
2.1 Определение мощности гидропривода и насоса
2.2 Выбор насоса
2.3 Определение внутреннего диаметра гидролиний, скоростей
движения жидкости
2.4 Выбор гидроаппаратуры, кондиционеров и рабочей жидкости
2.5 Расчет потерь давления в гидролиниях
2.6 Расчет гидроцилиндра
2.7 Тепловой расчет гидропривода
Заключение
Список использованной литературы

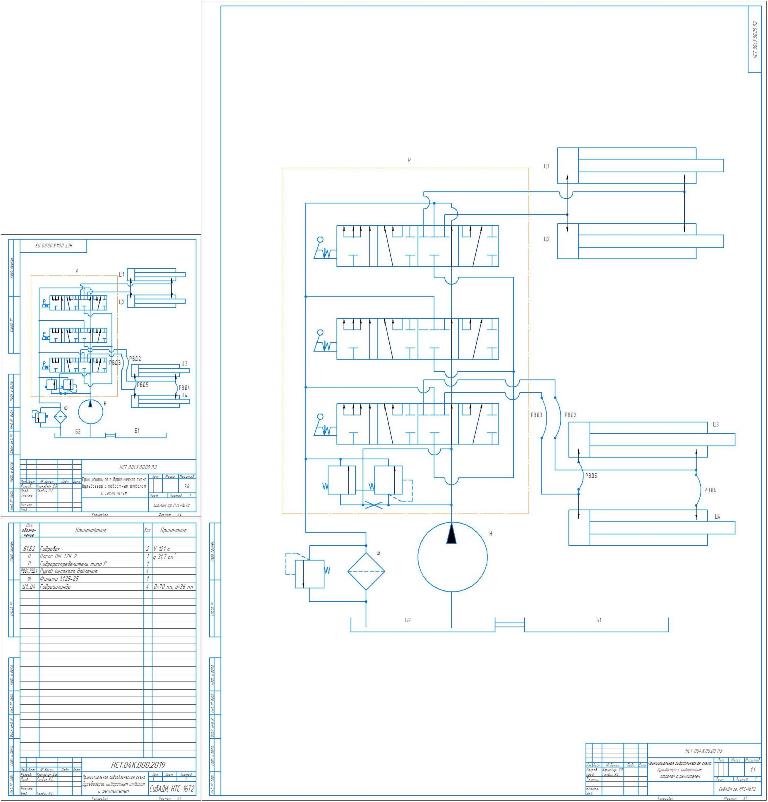

Состав: Принципиальная гидравлическая схема бульдозера с поворотным отвалом с рыхлителем (ПЗ),Спецификация Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Бульдозер, рыхлитель, корчеватель

Галдин Гидропривод\Гидравлические схемы\spetsifikatsia.cdw
Галдин Гидропривод\Гидравлические схемы\Гидр схема А1.cdw
Галдин Гидропривод\Гидравлические схемы\Гидр схема А4.cdw
Галдин Гидропривод\Пояснительная записка .doc
Галдин Гидропривод\Титульный лист .doc
Галдин Гидропривод\Гидравлические схемы
Галдин Гидропривод
