Гидропривод бульдозера, рыхлителя, корчевателя

Сибирская государственная автомобильно-дорожная академия СибАДИ
Кафедра "ПТТМ и Гидропривод"
Курсовой работа по дисциплине" Гидравлика"
На тему: Гидропривод бульдозера, рыхлителя, корчевателя
Омск 2016

Исходные данные:
Номинальное давление 20,0 МПа
Усилие на штоке гидроцилиндра тянущем 40,0 кН
Скорость перемещения штока гидроцилиндра 0,25 м/с

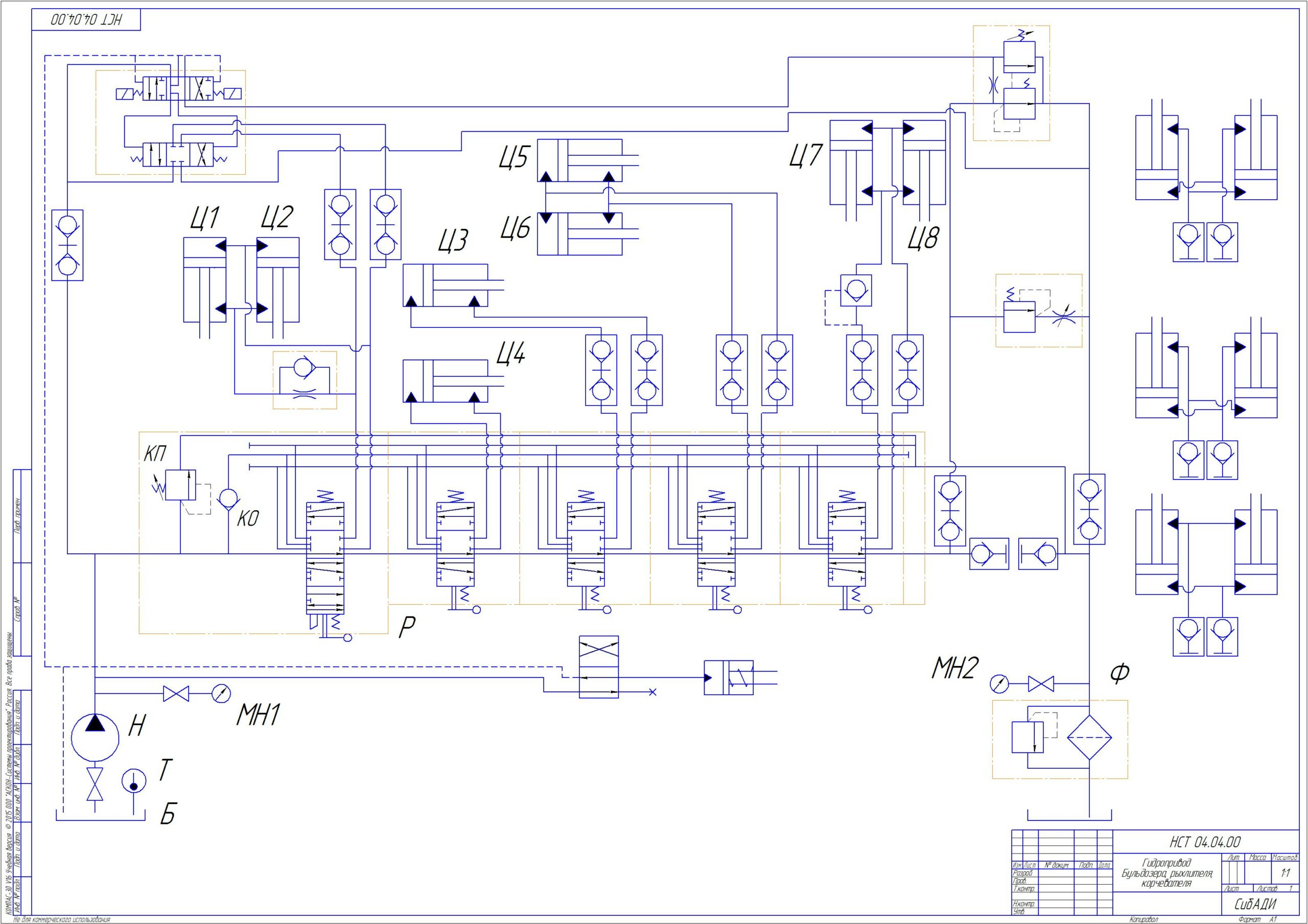

Графическая часть: Схема гидропривода бульдозера, рыхлителя, корчевателя

Содержание
Введение
1. Исходные данные для расчета гидропривода
2. Описание принципиальной гидравлической схемы
3. Расчет объемного гидропривода
3.1. Определение мощности гидропривода и насоса
3.2. Выбор насоса
3.3. Определение внутреннего диаметра гидролиний, скоростей движения жидкости
3.4. Выбор гидроаппаратуры, кондиционеров рабочей жидкости
3.5. Расчет потерь давления в гидролиниях
3.6. Расчет гидроцилиндра
3.7. Тепловой расчет гидропривода
Заключение
Литература

Состав: Схема гидропривод бульдозера, рыхлителя, корчевателя. Спецификация Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Гидравлика и пневматика / Гидропривод бульдозера, рыхлителя, корчевателя

Просмотр файлов
skhema.cdw
spetsifikatsia.cdw
zapiska_gidravlika.docx
