Фильтры приёмные по ОСТ 2 С41-1-80

Фильтры приёмные по ОСТ 2 С41-1-80. Данные приёмные фильтры всасывающих линий предназначены для очистки от механических примесей минеральных масел и защиты от засорения элементов гидросистемы, расположенные непосредственно после них и соответственно обеспечивают защиту всей гидросистемы и масляного насоса. Фильтры монтируются непосредственно на нижнем конце всасывающей трубы насоса. Фильтрующий элемент выполнен в виде гофрированного сетчатого стакана. Возможна параллельная установка нескольких фильтров.

Данная серия представлена приёмными фильтрами по ОСТ 2 С41-1-80:

1. Техническая характеристика фильтра приёмного 20-160-2:
- Пропускная способность номинальная, л/мин 40
- Номинальная тонкость фильтрации, мкм 160
- Перепад давления номинальный, МПа 0,007
- Технические условия по ОСТ 2 С41-1-80

2. Техническая характеристика фильтра приёмного 40-80-2:
- Пропускная способность номинальная, л/мин 160
- Номинальная тонкость фильтрации, мкм 80
- Перепад давления номинальный, МПа 0,007
- Технические условия по ОСТ 2 С41-1-80

Конструкция и принцип действия приёмных фильтров по ОСТ 2 С41-1-80 с литературы [Свешников В.К., Усов А.А. Станочные гидроприводы. Справочник,- М.Машиностроение, 1982].

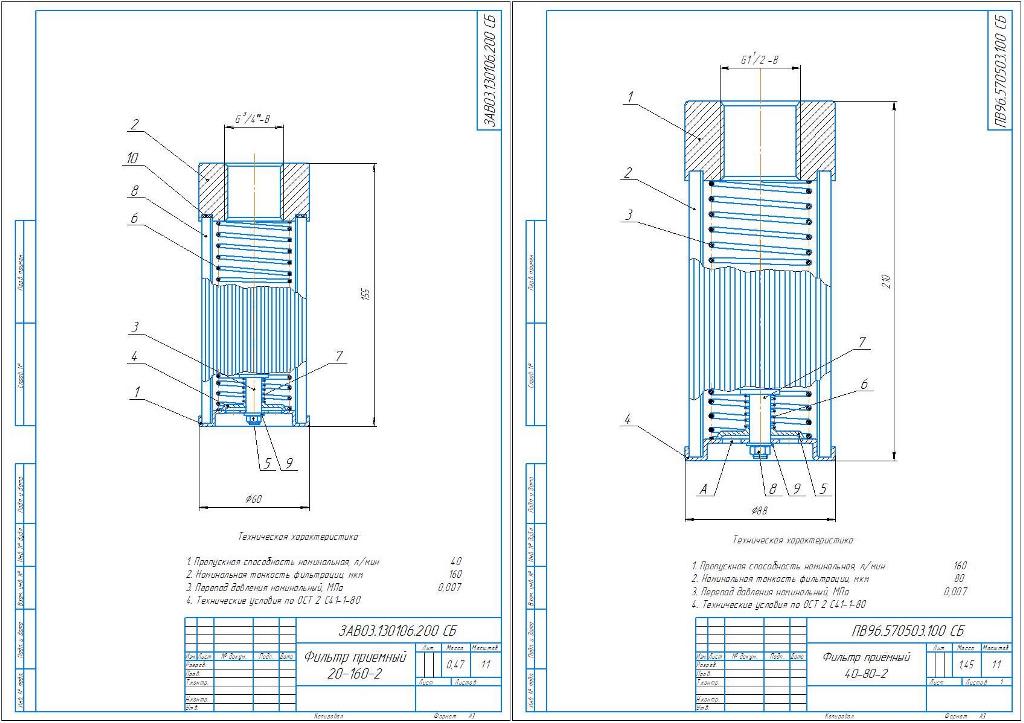

Состав: Фильтры приёмные по ОСТ 2 С41-1-80 (2 СБ), Спецификация (2 листа). Язык документа

Софт: КОМПАС-3D 16

Файлы:
Спецификация 20-160-2 ОСТ 2 С41-1-80.cdw
Спецификация 40-80-2 ОСТ 2 С41-1-80.cdw
Фильтр приёмный 20-160-2 ОСТ 2 С41-1-80.cdw
Фильтр приёмный 40-80-2 ОСТ 2 С41-1-80.cdw
