Фитинг Banjo

0
81
43977
21
0

Параметрическая модель фитинга РВД Banjo.
Параметризовано:
1. Типоразмеры фитинга Banjo по условному проходу (от ДУ-6 до ДУ-25), резьбам болта (метрическая то М12х1,5 до М19х1,5, дюймовая от G1/4 до G1).
2. Возможность исключения из модели элементов фитинга (болта, муфты).
Порядок использования:

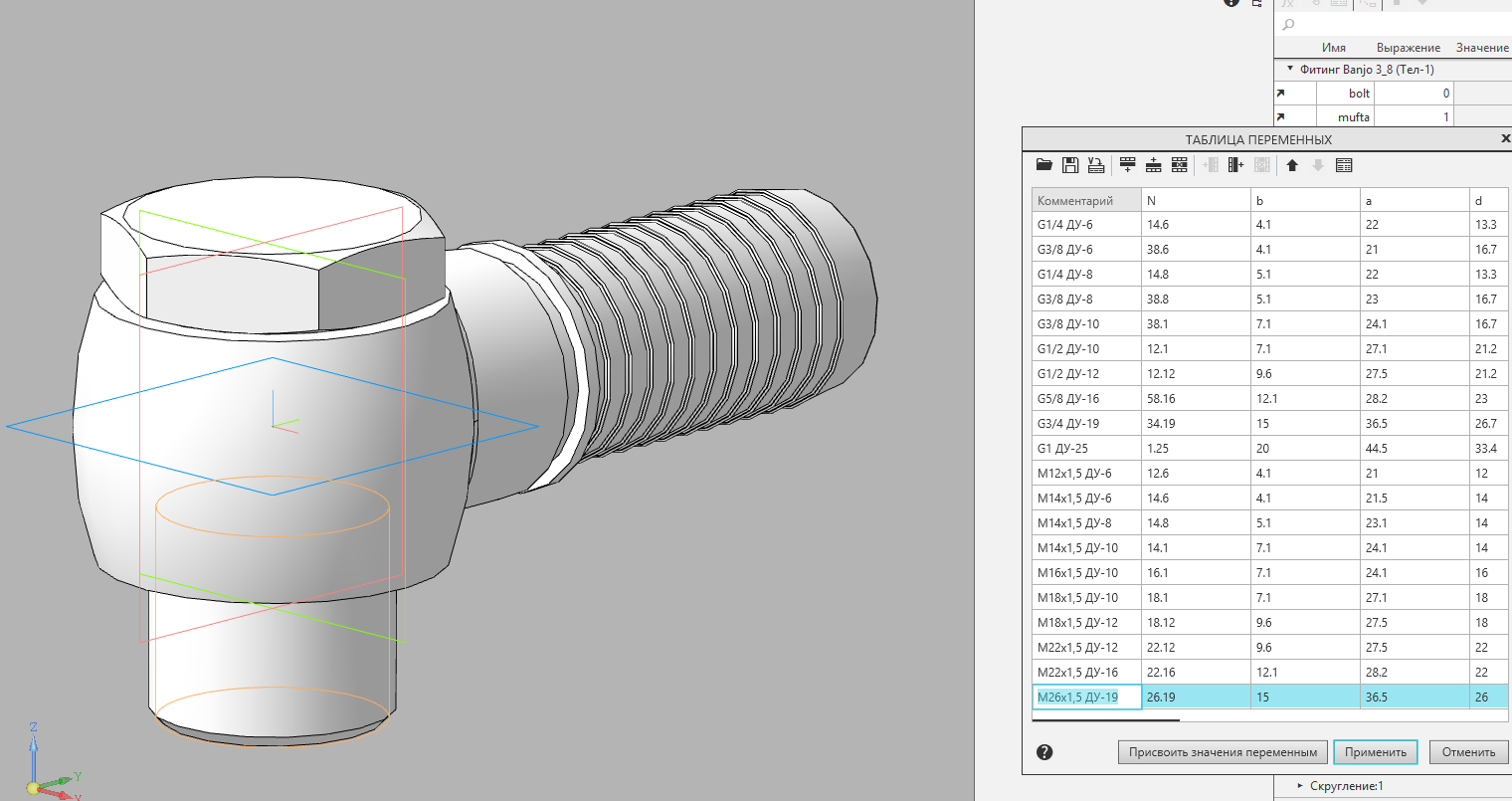

1. Откройте панель переменные (fx).
2. В этой панели откройте таблицу переменных.
3. В таблице выберете нужный типоразмер фитинга в колонке КОММЕНТАРИЙ исходя из требуемого ДУ и резьбы болта.
4. Нажмите кнопки ПРИСВОИТЬ ЗНАЧЕНИЯ ПЕРЕМЕННЫМ, затем ПЕРЕСТРОИТЬ и F5.
5. Вы получите 3D модель фитинга выбранного типоразмера.
6. Для изменения отображения (видно /не видно) болта и муфты фитинга введите 0 (видно), или 1 (не видно) в строку bolt для болта и в строку mufta для муфты.



Дата
14.05.2017
Язык
Русский
Состав
3D модель одной днталью
Софт
КОМПАС-3D 15.1 Как открыть?
Содержимое архива
  • Фитинг Banjo V15.1.m3d
  • Банджо.xls
