Фланцы DIN EN 1092-1

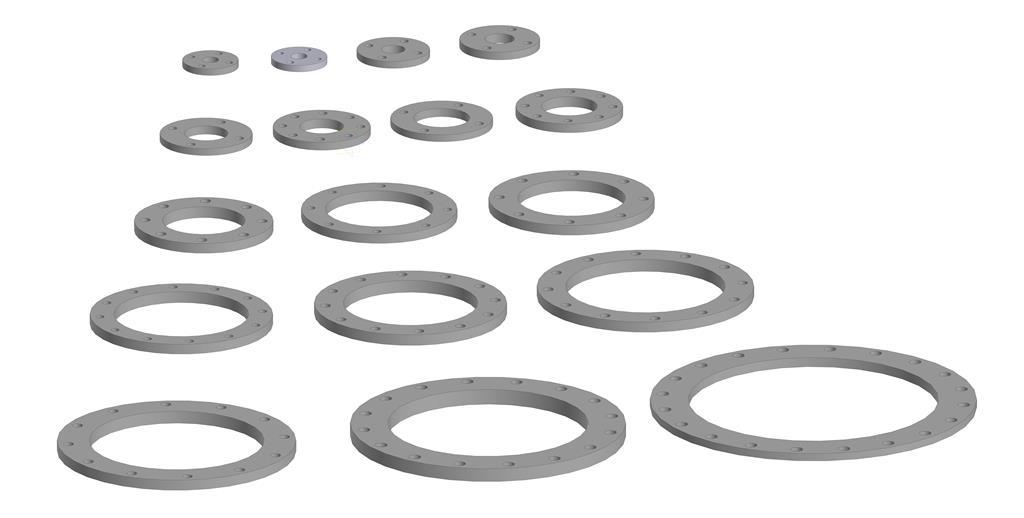

Фланцы DIN EN 1092-1, 3D модели стандартных изделий соединения трубопроводов: DN 25, DN 40, DN 50, DN 80, DN 100, DN 150, DN 200, DN 250, DN 300, DN 350, DN 400, DN 500

Состав: Модели

Софт: КОМПАС-3D 16

Файлы:

Фланец EN 1092-1_01В1_DN 300 PN 10.m3d

Фланец EN 1092-1_01В1_DN 250 PN 2,5.m3d

Фланец EN 1092-1_01В1_DN 500 PN 10.m3d

Фланец EN 1092-1_01В1_DN 25 PN 10.m3d

Фланец EN 1092-1_01В1_DN 200 PN 10.m3d

Фланец EN 1092-1_01В1_DN 25 PN 40.m3d

Фланец EN 1092-1_01В1_DN 150 PN 10.m3d

Фланец EN 1092-1_01В1_DN 350 PN 6.m3d

Фланец EN 1092-1_01В1_DN 80 PN 10.m3d

Фланец EN 1092-1_01В1_DN 100 PN 2,5.m3d

Фланец EN 1092-1_01В1_DN 80 PN 6.m3d

Фланец EN 1092-1_01В1_DN 200 PN 2,5.m3d

Фланец EN 1092-1_01В1_DN 100 PN 10.m3d

Фланец EN 1092-1_01В1_DN 50 PN 10.m3d

Фланец EN 1092-1_01В1_DN 250 PN 10.m3d

Фланец EN 1092-1_01В1_DN 40 PN 10.m3d

Фланец EN 1092-1_01В1_DN 400 PN 10.m3d
