Гидравлический цилиндр для шагающей балки (ход: 525±1 мм)

0
0
16
0
0
100
95032.stp

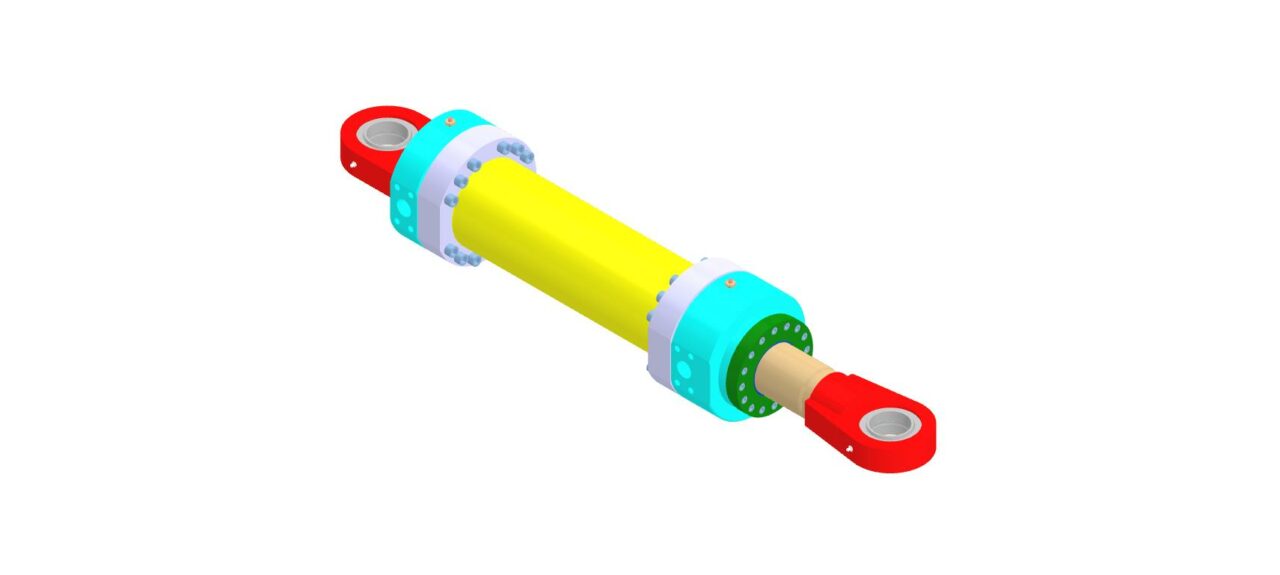

3D модель Гидравлический цилиндр для шагающей балки (ход: 525±1 мм)

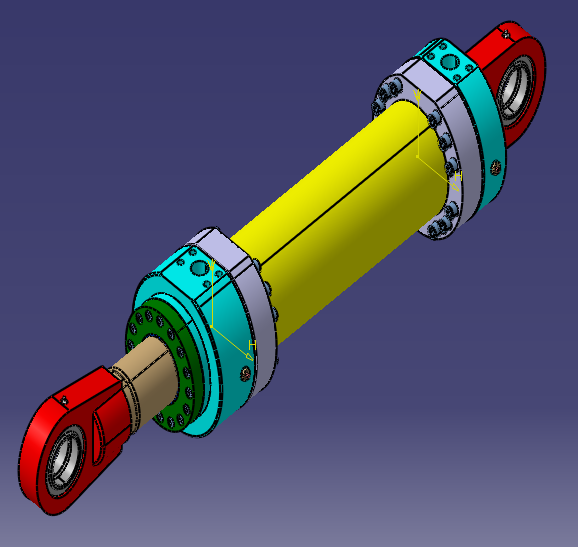

3D модель Гидравлический цилиндр для шагающей балки (ход: 525±1 мм)

ДВОЙНОЕ ДЕЙСТВИЕ
ХОД: 525±1 мм
ЗАКРЫТО: 1355±2 мм
Диаметр цилиндра: 160-190 мм
Диаметр стержня: 110 мм
РАБОЧЕЕ ДАВЛЕНИЕ: 160 БАР
ИСПЫТАТЕЛЬНОЕ ДАВЛЕНИЕ: 240 БАР
Уплотнение: FKM

DOUBLE ACTING
STROKE : 525±1 mm
CLOSED : 1355±2 mm
CYLINDER Diameter : 160-190 mm
ROD Diameter: 110 mm
WORK PRESSURE : 160 BAR
TEST PRESSURE : 240 BAR
Seal: FKM

3D Модели General Hydraulic HYDRAULIC Seal SKF
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Abbas Ghasemi
Дата
03.06.2025
Язык
Английский
Состав
3D Сборка
Софт
CATIA v5
Содержимое архива
  • 95032.CATProduct
  • 95032.stp
  • BUSH END.CATPart
  • BUSH HEAD.CATPart
  • BUSH IN HEAD.CATPart
  • BUSH PISTON.CATPart
  • CHECK VALVE1.CATPart
  • CUSHION SCREW1.CATPart
  • CYLINDER.CATPart
  • END CAP.CATPart
  • END EYE.CATPart
  • FLANGE.CATPart
  • GE 80 ES.1.CATProduct
  • GE 80 ES.2.CATProduct
  • GE 80 ES.stp
  • GLAND.CATPart
  • graisseur__gh_10100_d03.model
  • graisseur__gh_10100_d03.txt
  • HEAD CAP.CATPart
  • HEAD EYE.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_46.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_47.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_48.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_49.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_50.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_51.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_52.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_53.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_54.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_55.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_56.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_57.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_58.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_59.CATPart
  • ISO_4762_M10x50_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_60.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_22.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_23.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_24.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_25.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_26.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_27.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_28.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_29.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_30.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_31.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_32.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_33.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_34.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_35.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_36.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_37.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_38.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_39.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_40.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_41.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_42.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_43.CATPart
  • ISO_4762_M16x120_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_44.CATPart
  • Kastas Seals-K03-130x160x29.2.CATPart
  • Kastas Seals-K03-130X160X29.CATPart
  • Kastas Seals-K03-130X160X29.step
  • KASTAS-K01-110X130X40.CATPart
  • KASTAS-K01-110X130X40.step
  • KASTAS-K06-110X122_2X7_2X12.CATPart
  • KASTAS-K06-110X122_2X7_2X12.step
  • PISTON PART 1.CATPart
  • PISTON PART 2.CATPart
  • ROD.CATPart
  • SEALS.CATPart
  • _GE 80 ESblr_001_101_spb_ge1.3.CATPart
  • _GE 80 ESblr_001_101_spb_ge1.4.CATPart
  • _GE 80 ESblr_001_101_spb_ge2.5.CATPart
  • _GE 80 ESblr_001_101_spb_ge2.6.CATPart
