Гидравлический цилиндр (ход: 600 мм)

0
0
20
0
0
100
Product1.stp

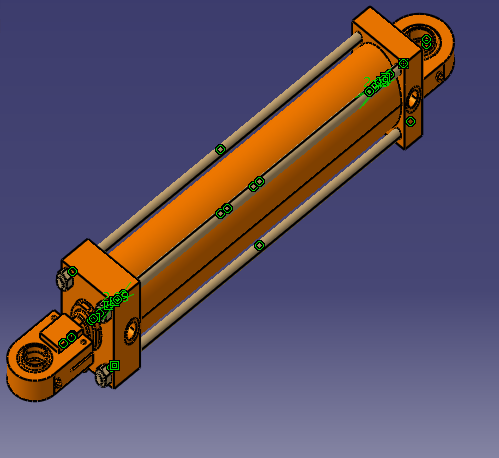

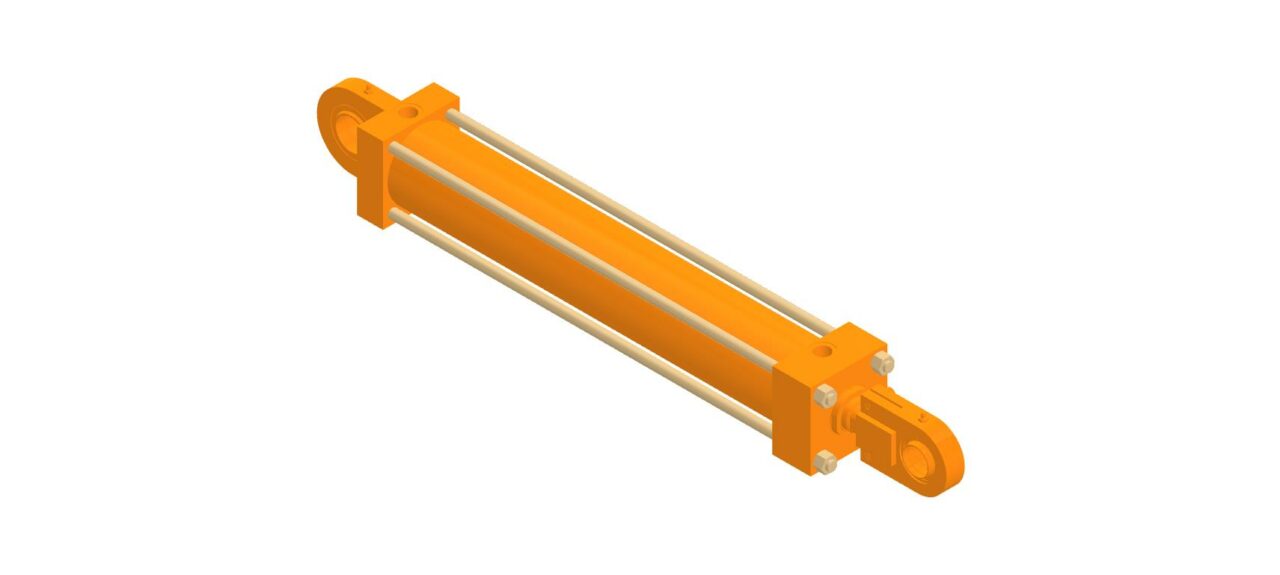

3D модель Гидравлический цилиндр (ход: 600 мм)
3D модель Гидравлический цилиндр (ход: 600 мм)

Диаметр стержня: 45 мм
Диаметр отверстия: 100 мм
Ход: 600 мм
Максимальное давление: 250 бар
Рабочее давление: 160
ТЕМПЕРАТУРА: от -20 ° C до +80 ° C
Уплотнение: NBR

Rod Diameter: 45 mm
Bore: 100 mm
Stroke: 600 mm
Maximum Pressure: 250 bar
Working Pressure: 160
TEMPERATURE: -20 C to +80 C
Seal: NBR

3D Модели General Hydraulic HYDRAULIC Seal SKF
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Abbas Ghasemi
Дата
03.06.2025
Язык
Английский
Состав
3D Сборка
Софт
CATIA v5
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-catpart-2
    1.1.2.3.CATPart
  • icon-catpart-2
    1.1.2.CATPart
  • icon-catpart-2
    1.1.CATPart
  • icon-catpart-2
    9-45x53x4.8(7)-Wiper-AUASOB.CATProduct
  • icon-step
    9-45x53x4.8(7)-Wiper-AUASOB.stp
  • icon-catpart-2
    10-45x55.7x4.2-Rod seal-OMS.CATProduct
  • icon-step
    10-45x55.7x4.2-Rod seal-OMS.stp
  • icon-catpart-2
    11-45x55x8(7)-Rod seal-uring NI300.CATProduct
  • icon-step
    11-45x55x8(7)-Rod seal-uring NI300.stp
  • icon-catpart-2
    12-100x84.5x6.3(5.9)-Piston seal-OMK.CATProduct
  • icon-step
    12-100x84.5x6.3(5.9)-Piston seal-OMK.stp
  • icon-catpart-2
    14-94.5x3-Oring.CATPart
  • icon-catpart-2
    15-58.5x2.5-Oring.CATPart
  • icon-catpart-2
    16-33.5x2.5-Oring.CATPart
  • icon-catpart-2
    100x95x9.7(9.5)-Guide ring.CATPart
  • icon-catpart-2
    336663 AUASOB 45 53 7 (0)_1.CATPart
  • icon-catpart-2
    40421985 NI300 45 55 7 -(0)-1.CATPart
  • icon-step
    circlips_din472_62_2.stp
  • icon-catpart-2
    CYLINDER.CATPart
  • icon-catpart-2
    din_71412_a_r_g__1_8__11er_6kt.CATPart
  • icon-catpart-2
    END CAP.CATPart
  • icon-catpart-2
    END EYE.CATPart
  • icon-catpart-2
    GLAND.CATPart
  • icon-catpart-2
    HEAD CAP.CATPart
  • icon-catpart-2
    ISO_4034_M16_STEEL_GRADE_C_HEXAGON_HEAD_NUT.CATPart
  • icon-catpart-2
    ISO_4034_M16_STEEL_GRADE_C_HEXAGON_HEAD_NUT_New_11.CATPart
  • icon-catpart-2
    ISO_4034_M16_STEEL_GRADE_C_HEXAGON_HEAD_NUT_New_12.CATPart
  • icon-catpart-2
    ISO_4034_M16_STEEL_GRADE_C_HEXAGON_HEAD_NUT_New_13.CATPart
  • icon-catpart-2
    ISO_4762_M10x30_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW_New_29.CATPart
  • icon-catpart-2
    KPOR30 67076699 100 84.5 6.3-1.CATPart
  • icon-catpart-2
    Part42.CATPart
  • icon-catpart-2
    PISTON.CATPart
  • icon-catpart-2
    Product1.CATProduct
  • icon-step
    Product1.stp
  • icon-catpart-2
    ROD.CATPart
  • icon-catpart-2
    ROD END EYE-02.CATPart
  • icon-step
    skf_radial_spherical_plain_bearing_geg_40_es.stp
  • icon-step
    skf_radial_spherical_plain_bearing_ge_50_es.stp
  • icon-catpart-2
    SPOR31 67076828 45 55.7 4.2-1.CATPart
  • icon-catpart-2
    TIE ROD.CATPart
