Гидравлический цилиндр GW / Mandrel System No. 4(Cylinder Layout)

0
0
25
0
0
100
Product1.stp

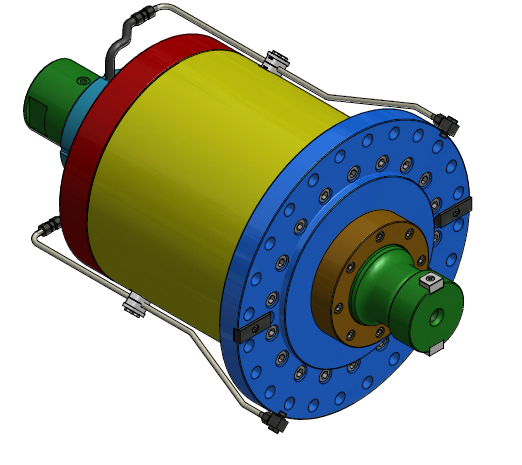

3D модель Гидравлический цилиндр GW / Mandrel System No. 4(Cylinder Layout)

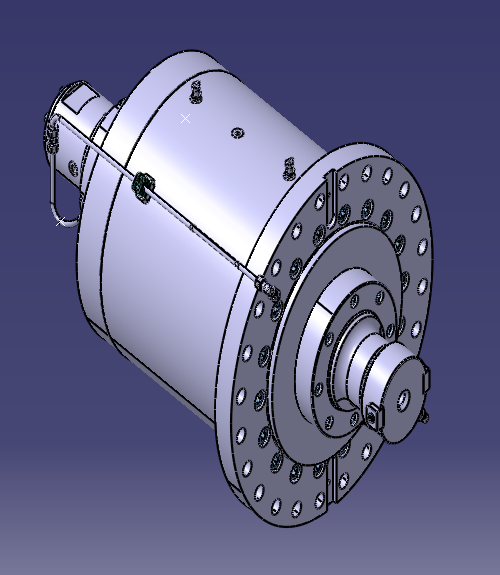

3D модель Гидравлический цилиндр GW / Mandrel System No. 4(Cylinder Layout)

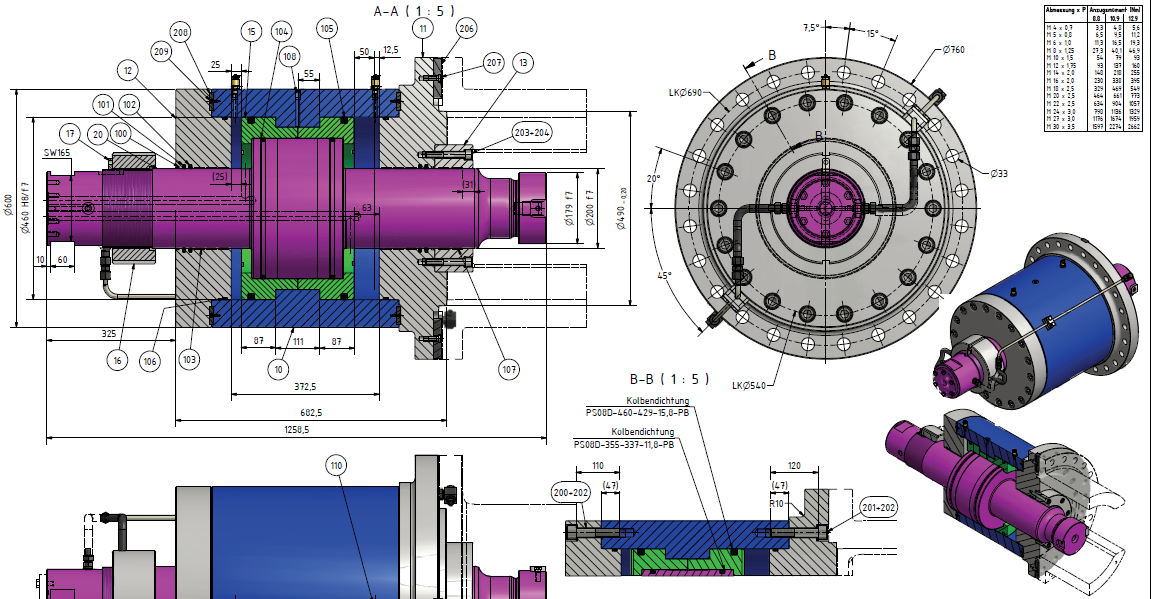

3D модель Гидравлический цилиндр GW / Mandrel System No. 4(Cylinder Layout)
3D модель Гидравлический цилиндр GW / Mandrel System No. 4(Cylinder Layout)

Диаметр штока: 200 мм
Диаметр отверстия: 400 мм
Ход поршня: 87,5 мм
Испытательное давление: 150 бар
Рабочее давление: 80 бар
Номинальное давление: 130 бар
ТЕМПЕРАТУРА: от -20 ° C до +80 °C
Уплотнитель: NBR
Производитель: Gustav Wiegard (машиностроительная фабрика)
