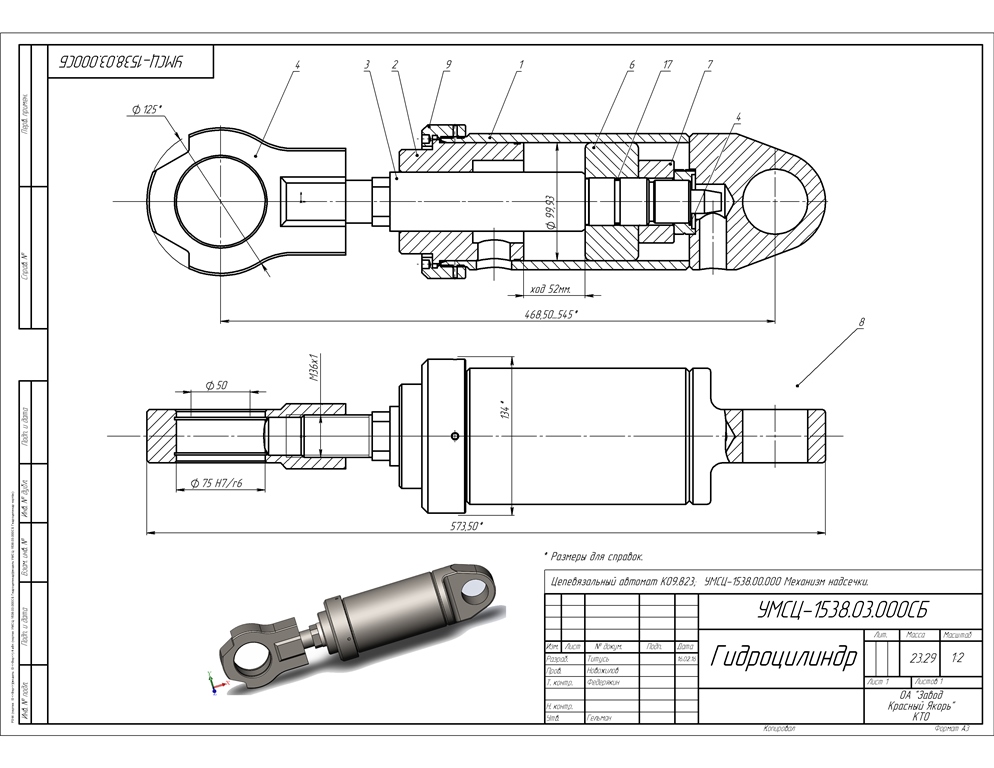

Сборка гидроцилиндра,спецификация и чертежи отдельных элементов,выполнено согласно ГОСТ, использутется в цепевязальном оборудовании
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Гидроцилиндр УМСЦ-1538
Гидроцилиндр УМСЦ-1538
0
2
399
4
0
40
Сообщить о проблеме
Автор
Богдан
Ряжин
Дата
21.02.2019
Язык
Русский
Состав
3D Сборка,чертежи,спецификация
Софт
SolidWorks 2018
Как открыть?
Содержимое архива
-
УМСЦ-1538.03.000СБ Гидроцилиндр чертёж.SLDASM
-
УМСЦ-1538.03.003 Наконечник.SLDDRW
-
УМСЦ-1538.03.004 Гайка.TIF
-
УМСЦ-1538.03.003 Наконечник.SLDPRT
-
УМСЦ-1538.03.006 Кольцо.SLDPRT
-
УМСЦ-1538.03.001 Грунбукса.SLDPRT
-
УМСЦ-1538.03.000СБ Гидроцилиндр.JPG
-
УМСЦ-1538.03.002 Шток.SLDPRT
-
УМСЦ-1538.03.003 Шток.SLDDRW
-
УМСЦ-1538.03.010СБ Гильза.SLDDRW
-
УМСЦ-1538.03.003-01 Наконечник.TIF
-
УМСЦ-1538.03.003-01 Наконечник.SLDDRW
-
УМСЦ-1538.03.000 Гидроцилиндр.SLDDRW
-
УМСЦ-1538.03.000СБ Гидроцилиндр.SLDDRW
-
УМСЦ-1538.03.003-01 Наконечник.SLDPRT
-
УМСЦ-1538.03.012 Гильза.SLDPRT
-
УМСЦ-1538.03.005 Поршень.SLDPRT
-
УМСЦ-1538.03.009 Гайка.SLDPRT
-
Кольцо уплотнительное.SLDPRT
-
УМСЦ-1538.03.010 Гильза.SLDASM
-
УМСЦ-1538.03.004 Гайка.SLDPRT
-
УМСЦ-1538.03.004 Гайка.SLDDRW
-
УМСЦ-1538.03.003 Наконечник.TIF
-
УМСЦ-1538.03.011 Проушина.SLDPRT
-
УМСЦ-1538.03.010 Гильза.SLDDRW
-
УМСЦ-1538.03.006 Кольцо.SLDDRW
-
УМСЦ-1538.03.000СБ Гидроцилиндр.TIF
