Гидроклапаны давления Г(ПГ)54-2

Гидроклапаны давления Г(ПГ)54-2 (напорные золотники) предохранительные клапаны. Гидроклапаны давления предназначены для предохранения объемного гидропривода от давления, превышающего установленное и для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы. Исполнение по присоединению: П - стыковое; без буквы - резьбовое. При резьбовом присоединении отверстия корпуса для подключения линий имеют коническую резьбу. В клапанах стыкового присоединения отверстия выводятся на стыковую плоскость и оканчиваются цековками под кольца (по ГОСТ 9833-73) для уплотнения стыка между аппаратом и специальными панелями или промежуточными плитами в которых нарезана резьба для монтажа штуцеров.

Данная серия представлена гидроклапанами:
1. Техническая характеристика гидроклапана ПГ54-22:
- Расход жидкости номинальный, л/мин 20
- Перепад давления при номинальном расходе, МПа 0,25
- Давление номинальное, МПа 10
- Утечка масла при номинальном давлении, см/мин 20
- Диаметр условного прохода, мм 10

2. Техническая характеристика гидроклапана Г54-23:
- Расход жидкости номинальный, л/мин 40
- Перепад давления при номинальном расходе, МПа 0,25
- Давление номинальное, МПа 6,3
- Утечка масла при номинальном давлении, см/мин 40
- Диаметр условного прохода, мм 16

3. Техническая характеристика гидроклапана ПГ54-24:
- Расход жидкости номинальный, л/мин 80
- Перепад давления при номинальном расходе, МПа 0,4
- Давление номинальное, МПа 6,3
- Утечка масла при номинальном давлении, см/мин 40
- Диаметр условного прохода, мм 20

4. Техническая характеристика гидроклапана ПГ54-25:
- Расход жидкости номинальный, л/мин 160
- Перепад давления при номинальном расходе, МПа 0,25
- Давление номинальное, МПа 4...20
- Утечка масла при номинальном давлении, см/мин 60
- Диаметр условного прохода, мм 32

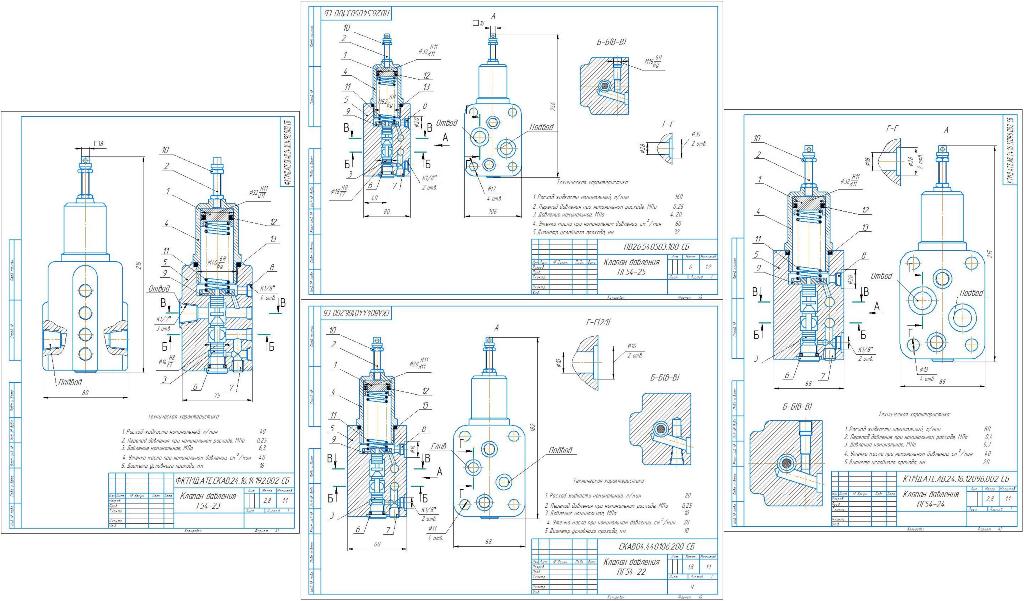

Конструкция и принцип действия гидроклапанов давления Г(ПГ)54-2 с литературы [Свешников В.К., Усов А.А. Станочные гидроприводы. Справочник,-М.Машиностроение, 1982.].
