Гидроклапаны предохранительные Г(ПГ)52-2

Гидроклапаны предохранительные непрямого действия Г(ПГ)52-2 без электрического управления разгрузкой. Гидроклапаны предохранительные с переливным золотником (перепускные) предназначены для поддержания в гидросистемах установленного давления, а также предохранения от перезагрузок и разгрузок гидросистем от давления. Вид управления: ручной. Исполнение по присоединению: без буквы - резьбовое, с буквой П - стыковое.

Данная серия представлена гидроклапанами:
1. Техническая характеристика клапана предохранительного Г52-24:
- Расход жидкости номинальный, л/мин 80
- Перепад давления при номинальном расходе, МПа 0,4
- Утечка масла при номинальном давлении, см/мин 200
- Диаметр условного прохода, мм 20

2. Техническая характеристика клапана предохранительного БГ52-25 и ПГ52-25:
- Расход жидкости номинальный, л/мин 160
- Перепад давления при номинальном расходе, МПа 0,3
- Утечка масла при номинальном давлении, см/мин 300
- Диаметр условного прохода, мм 32

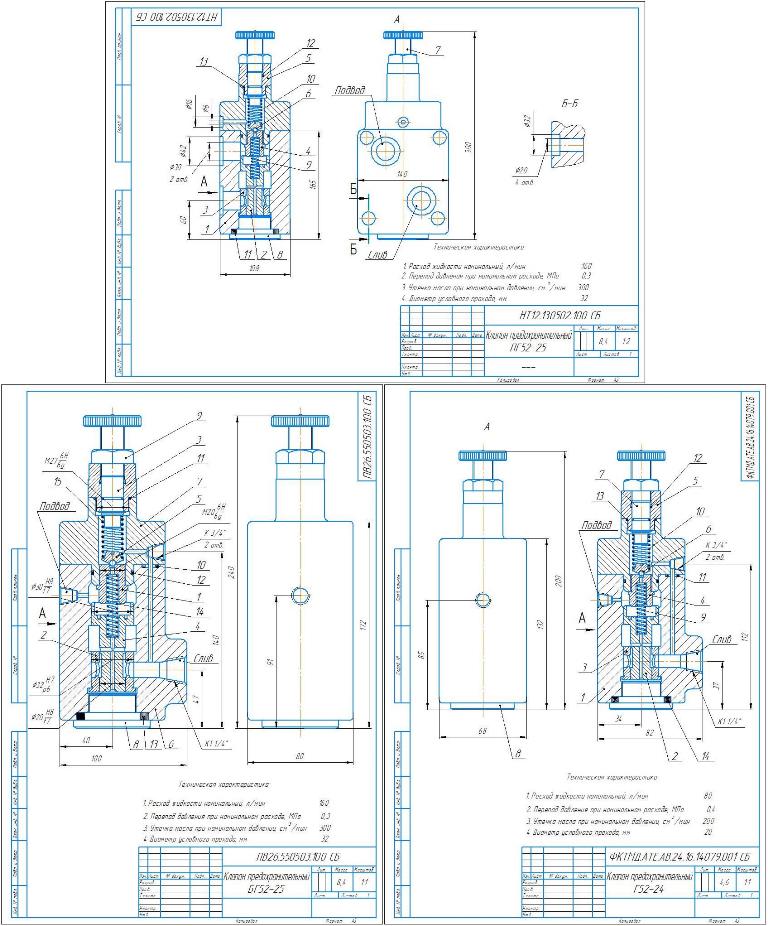

Конструкция и принцип действия гидроклапанов предохранительных непрямого действия Г(ПГ)52-2 с литературы [Свешников В.К., Усов А.А. Станочные гидроприводы. Справочник,-М.Машиностроение, 1982.].
