Гидроклапаны обратные Г(ПГ)51-2

Гидроклапаны обратные Г(ПГ)51-2. Данные гидроклапаны служат для последовательной установки в гидравлических линиях станочного оборудования и обеспечивают пропускание потока рабочей жидкости в одном направлении, блокируя его обратный поток в противоположном направлении. В свободном состоянии клапан остаётся закрытым при помощи пружины. Клапан открывается, когда давление на входной линии превышает значение, установленное на пружине, добавленное к давлению на выходной линии. Исполнение по присоединению: без буквы - резьбовое, с буквой П - стыковое.

Данная серия представлена гидроклапанами:

1. Техническая характеристика гидроклапана обратного ПГ51-22:
- Расход жидкости номинальный, л/мин 20
- Перепад давления при номинальном расходе, МПа 0,3
- Утечка масла при максимальном рабочем давлении, см/мин 8
- Диаметр условного прохода, мм 10

2. Техническая характеристика гидроклапана обратного Г51-23:
- Расход жидкости номинальный, л/мин 40
- Перепад давления при номинальном расходе, МПа 0,3
- Утечка масла при максимальном рабочем давлении, см/мин 8
- Диаметр условного прохода, мм 16

3. Техническая характеристика гидроклапана обратного ПГ51-24:
- Расход жидкости номинальный, л/мин 80
- Перепад давления при номинальном расходе, МПа 0,3
- Утечка масла при максимальном рабочем давлении, см/мин 8
- Диаметр условного прохода, мм 20

4. Техническая характеристика гидроклапана обратного Г51-25:
- Расход жидкости номинальный, л/мин 160
- Перепад давления при номинальном расходе, МПа 0,3
- Утечка масла при максимальном рабочем давлении, см/мин 8
- Диаметр условного прохода, мм 32

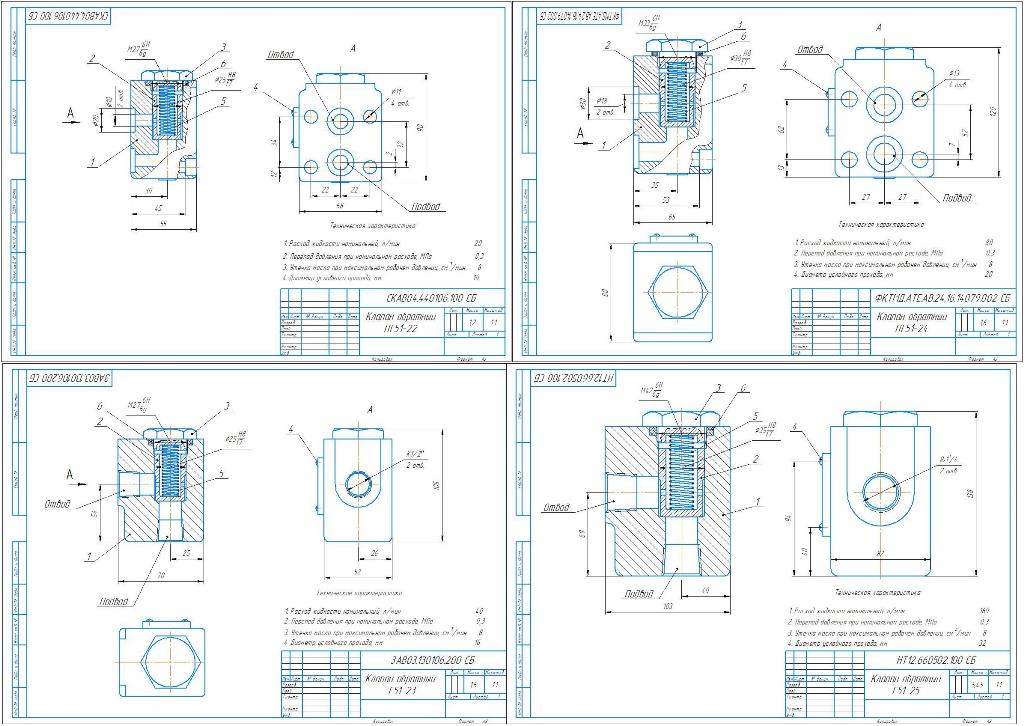

Конструкция и принцип действия гидроклапанов обратных Г(ПГ)51-2 с литературы [Свешников В.К., Усов А.А. Станочные гидроприводы. Справочник,-М.Машиностроение, 1982.].
