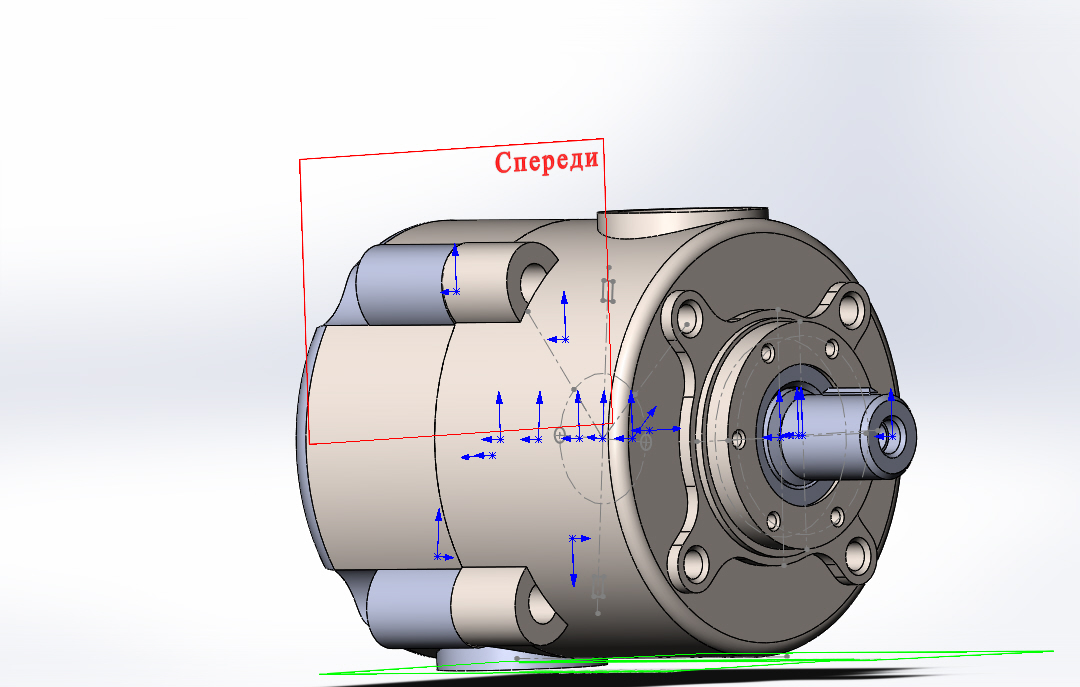

Гидромотор типа г16-15ам

ЮУрГУ
Гидравлики и гидропневмосистем
Летняя практика
2016 год

Рабочий V см3 - 125
Номинальный расход масла, л/мин - 129
Давление на входе min, (МПа) - 7
Частота вращения (об/мин) - 960
номинальная - 1800
максимальная - 100
минимальная
Эффективная мощность номинальная, кВт, не менее* - 9,8
масса - 24

Состав: Вал, диск, корпус, корпус 1, крышка, крышка 1, манжета, манжета 1, манжета 2, манжета 3, манжета , манжета 5, пластина, пружина, фланец Язык документа

Софт: SolidWorks 16

Сайт: www

Файлы:
подработка\Вал.SLDPRT
подработка\Диск передний поз1.SLDPRT
подработка\корпус.SLDPRT
подработка\Корпус1.SLDPRT
подработка\Крышка.SLDPRT
подработка\крышка1.SLDPRT
подработка\Манжета.SLDPRT
подработка\Манжета2.SLDPRT
подработка\Манжета3.SLDPRT
подработка\Манжета4.SLDPRT
подработка\Манжета5.SLDPRT
подработка\Пластина.SLDPRT
подработка\пружина.SLDPRT
подработка\сборка.SLDASM
подработка\Статор.SLDPRT
подработка\стопор и пластина.jpg
подработка\Фланец.SLDPRT
подработка
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 198
