Гидроцилиндр МС 80/40хS-3.22

Гидроцилиндр МС 80/40хS-3.22 (8 исполнений ) компании "Гидросила" предназначен для управления рабочими органами
- фронтальных погрузчиков ПКУ-08, ПБМ-800, стогометателя - погрузчика СНУ-550, отвала коммунального КО-2,5 ( исполнения МС 80/40х400-3.22; МС 80/40х630-3.22; МС 80/40х200-3.22);
- отвала бульдозерного ( исполнение МС 80/40х250-3.2);
- экскаватора-погрузчика ПЭ -Ф-1Б ( исполнение МС 80/40х320-3.2).
Применяется в гидросистемах других тракторов и сельхозмашин ( исполнения МС 80/40х800-3.22; МС 80/40х160-3.22; МС 80/40х320-3.22; МС 80/40х500-3.22)

Состав: Групповая 3-D сборка для восьми исполнений, групповая спецификация и групповой сборочный чертеж, деталировка

Софт: КОМПАС-3D 19

Файлы:

Гидроцилиндр МС 80 на 40хS-3.22/

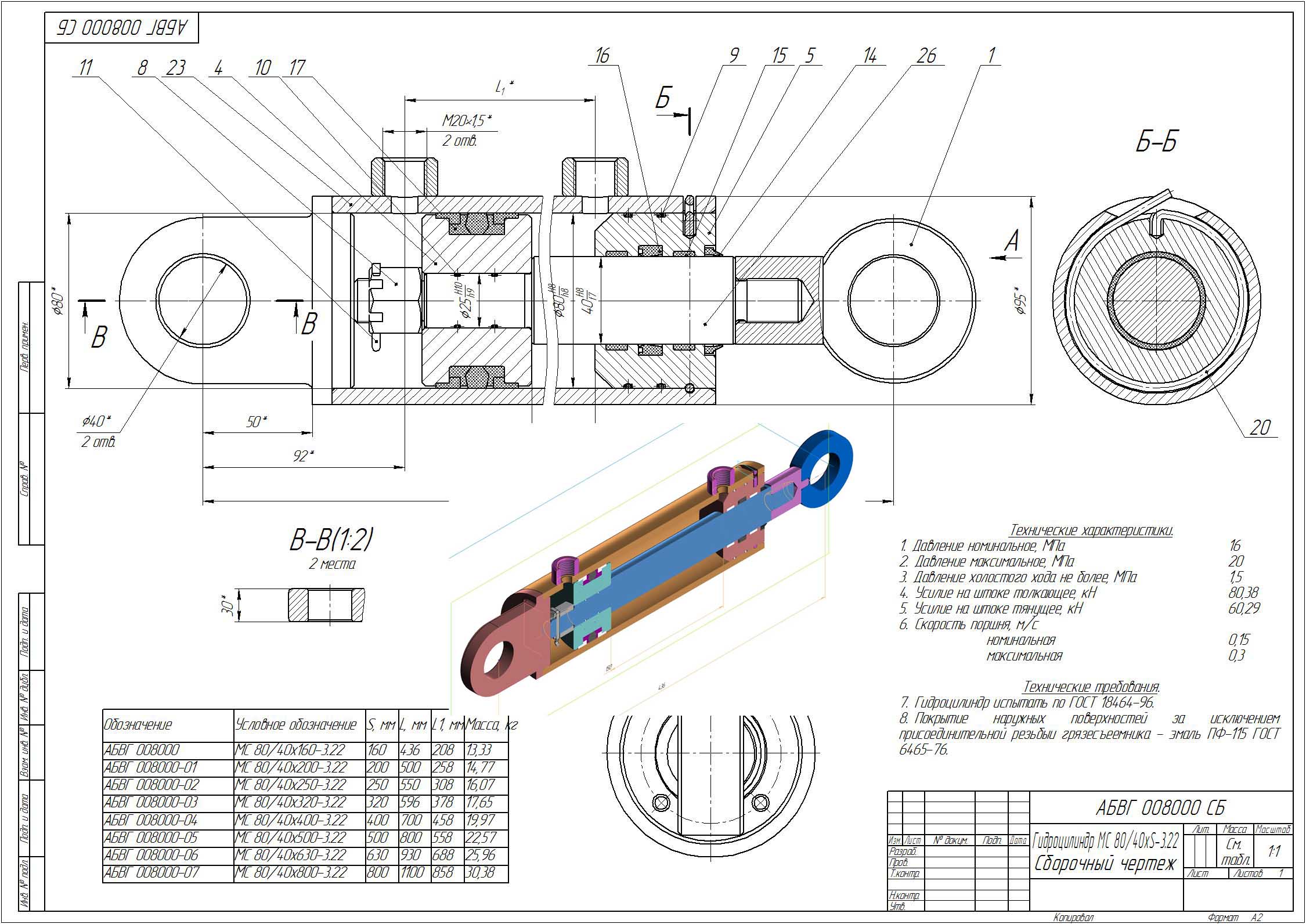

Гидроцилиндр МС 80 на 40хS-3.22/Гидроцилиндр МС 80х40хS-3.22 Сборочный чертеж _ АБВГ 008000 СБ.jpg

Гидроцилиндр МС 80 на 40хS-3.22/Гидроцилиндр МС 80х40хS-3.22 Трехмерка.jpg

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/Гидроцилиндр МС 80х40хS-3.22 Сборочный чертеж _ АБВГ 008000 СБ.cdw

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/Гильза в сборе АБВГ 108001/

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/Гильза в сборе АБВГ 108001/Крышка задняя АБВГ 100002.cdw

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/Гильза в сборе АБВГ 108001/Гильза в сборе Сборочный чертеж _ АБВГ 108001 СБ.cdw

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/Гильза в сборе АБВГ 108001/Гильза в сборе _ АБВГ 108001.spw

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/Гильза в сборе АБВГ 108001/Бонка АБВГ 100003.cdw

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/Гильза в сборе АБВГ 108001/Гильза АБВГ 100001.cdw

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/Поршень АБВГ 000001.cdw

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/Гидроцилиндр МС 80х40хS-3.22 _ АБВГ 008000.spw

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/Проушина в сборе АБВГ 208001/

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/Проушина в сборе АБВГ 208001/Проушина АБВГ 200002.cdw

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/Проушина в сборе АБВГ 208001/Гайка АБВГ 200001.cdw

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/Проушина в сборе АБВГ 208001/Проушина в сборе Сборочный чертеж _ АБВГ 208001 СБ.cdw

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/Шток АБВГ 000002.cdw

Гидроцилиндр МС 80 на 40хS-3.22/Чертежи гидроцилиндра МС 80-40хS-3.22/Крышка передняя АБВГ 000003.cdw

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Гильза сборе/

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Гильза сборе/Гильза.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Гильза сборе/Бонка.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Гильза сборе/Гильза в сборе.a3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Гильза сборе/Крышка задняя.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Уплотнение поршневое DBM 314236-ISO/

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Уплотнение поршневое DBM 314236-ISO/Уплотнение поршневое DBM 314236-ISO.a3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Уплотнение поршневое DBM 314236-ISO/Кольцо уплотнтнительное.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Уплотнение поршневое DBM 314236-ISO/Кольцо опорное.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Уплотнение поршневое DBM 314236-ISO/Кольцо направляющее.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Грязесъемник PW 40-2G/

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Грязесъемник PW 40-2G/Наружное кольцо грязесъемника.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Грязесъемник PW 40-2G/Грязесъемник PW 40-2G.a3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Грязесъемник PW 40-2G/Внутреннее кольцо грязесъемника.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Гидроцилиндр МС 80х40хS-3.22.a3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Шток.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Крышка передняя.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Кольцо 075-080-25-1-0 ГОСТ 9833-73.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Проволока.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Манжета TS 4050-LA1.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Шайба порщня.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Кольцо опорно-направляющее E-DWR 44-2-18.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Проушина в сборе/

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Проушина в сборе/Гайка.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Проушина в сборе/Проушина.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Проушина в сборе/Проушина в сборе.a3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Кольцо задней крышки.m3d

Гидроцилиндр МС 80 на 40хS-3.22/Модели гидроцилиндра МС 80 на 40хS-3.22/Поршень.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
