Гидроцилиндр 80-36-37

0
0
28
0
0
60

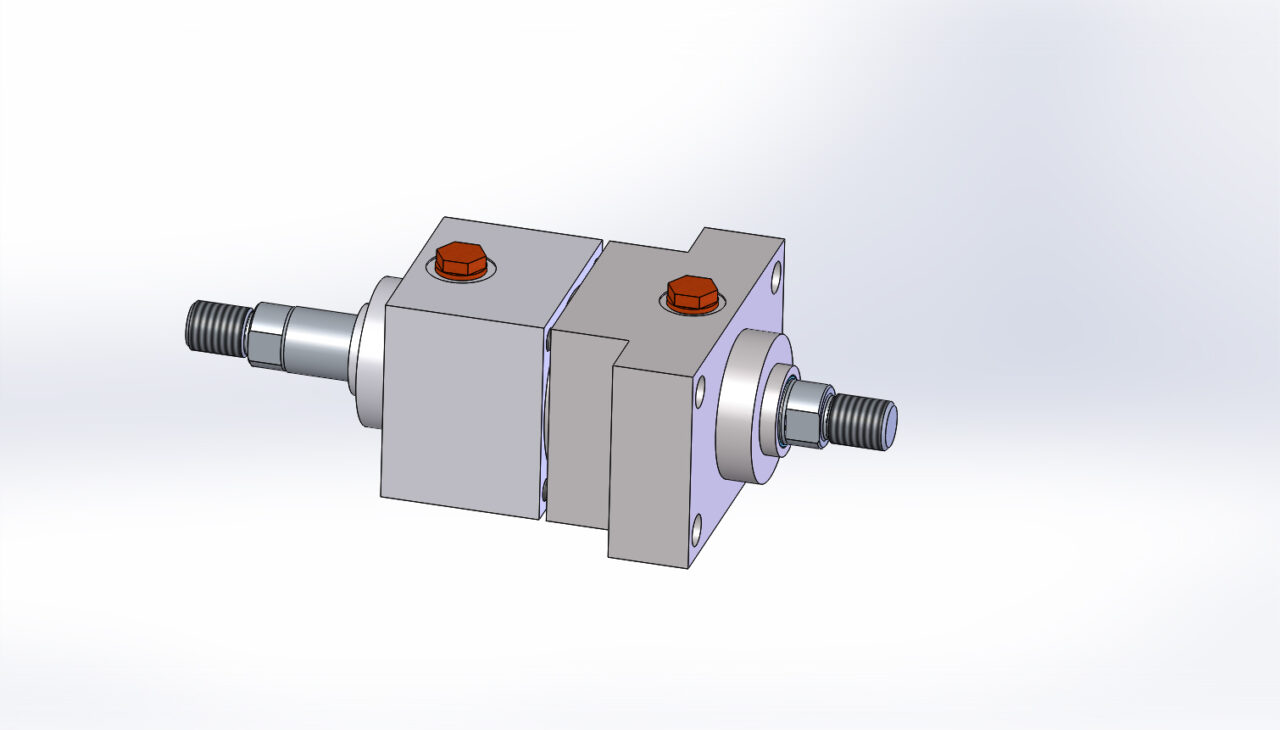

3D модель Гидроцилиндр 80-36-37
3D модель Гидроцилиндр 80-36-37

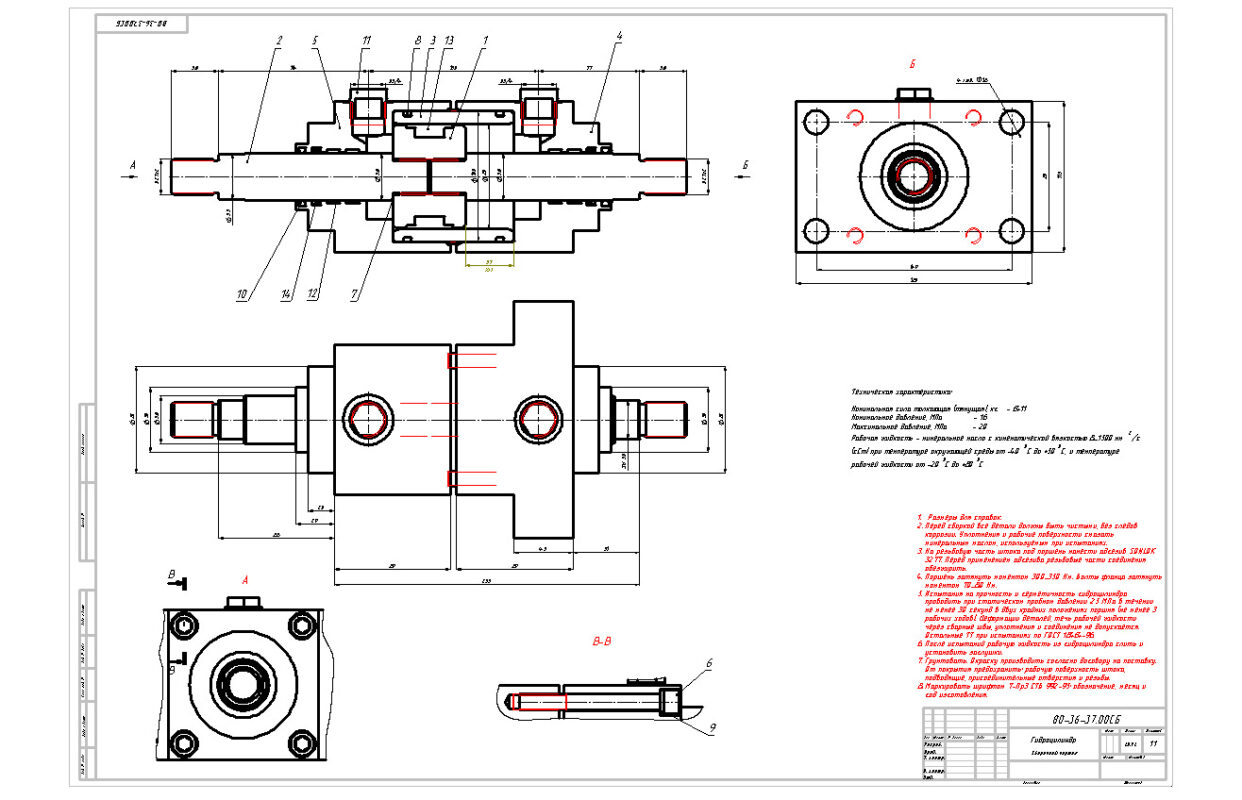

Гидроцилиндр фланцевый двухстороннего действия с двумя штоками.
Диаметр поршня - 80 мм, диаметр штока - 36 мм, ход штока - 37 мм. Диаметр присоеденительной резьбы на штоках - М27х2. Присоеденинительный размер по отверстиям фланца - 149х83 мм., диаметр отверстий - 18 мм. Номинальное давление - 16 МПа. Максимальное давление - 20 МПа. Номинальная сила толкающая (тянущая), - 6411 кг. Подключение гидроцилиндра резьбовое, 2 отверстия G3/4. Масса - 30 кг.

3D Модели букса Гидравлика гидроцилиндр Гидроцилиндр 80-36-37 поршень Уплотнение шток
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar bysergos
Дата
28.03.2025
Язык
Русский
Состав
3D модель Сборка с чертежами и спецификациями
Софт
SolidWorks 2019 SP5 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • 80-36-37.00 Гидроцилиндр.SLDASM
  • 80-36-37.00 Гидроцилиндр.SLDDRW
  • 80-36-37.01 Поршень.SLDDRW
  • 80-36-37.01 Поршень.SLDPRT
  • 80-36-37.03 Шток.SLDDRW
  • 80-36-37.03 Шток.SLDPRT
  • 80-36-37.04 Гильза.SLDDRW
  • 80-36-37.04 Гильза.SLDPRT
  • 80-36-37.05 Фланец.SLDDRW
  • 80-36-37.05 Фланец.SLDPRT
  • 80-36-37.06 Фланец.SLDDRW
  • 80-36-37.06 Фланец.SLDPRT
  • Винт M12-6gx110.88.019 ГОСТ 11738-84.SLDPRT
  • Грязесъемник WSL 0360 0446 053 CO (36,0х44,6х5,3).SLDPRT
  • Заглушка защитная для внутр. резьбы G3-4.SLDPRT
  • Кольцо 024-028-25-2-3 ГОСТ 9833-73 (для резьбовых соединений).SLDPRT
  • Кольцо 092-100-46-2-3 ГОСТ 9833-73.SLDPRT
  • Направляющее кольцо штока HIS 0360 0410 097 RO (36,0х41,0х9,7).SLDPRT
  • Уплотнение поршня KDSB 0800 0600 224 CX (80,0х60,0х22,4).SLDPRT
  • Уплотнение штока RSB 0360 0440 057 CO (36,0х44,0х5,7).SLDPRT
  • Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
