Дроссельный клапан для системы утилизации тепла для системы выхлопа генераторов.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Клапаны и распределители -
- Дроссельный клапан для выхлопа Дн=194

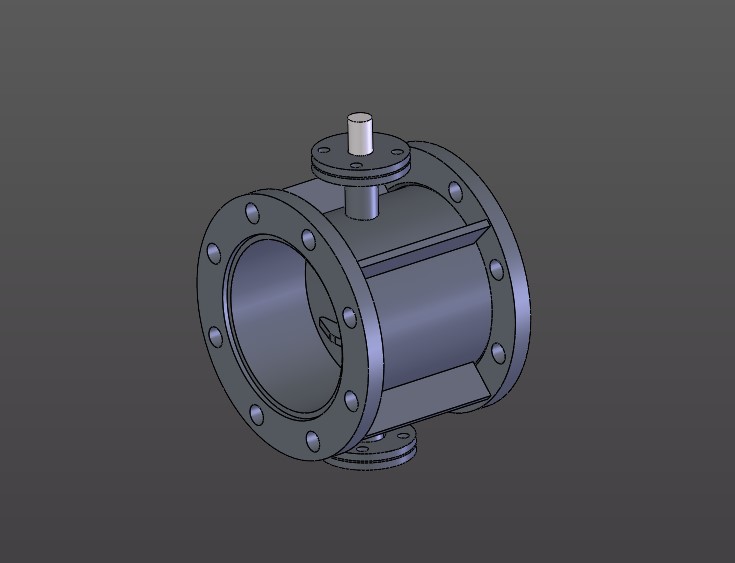

Дроссельный клапан для выхлопа Дн=194
0
0
7
0
0
60
Сообщить о проблеме
Автор
Uns
Дата
31.03.2026
Язык
Русский
Состав
3д Модель, чертежи pdf, раскрои
Софт
SolidWorks 24
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Втулка клапана концевая DN25.SLDPRT
-
Втулка штока DN25х4.SLDPRT
-
Заглушка штока верх.SLDPRT
-
Заглушка штока верх лист 8мм 09Г2С - 4 шт.DXF
-
Заглушка штока низ.SLDPRT
-
Заглушка штока низ лист 8мм 09Г2С - 4 шт.DXF
-
Корпус клапана.SLDPRT
-
Лепесток диска.SLDPRT
-
Лепесток диска лист 8мм 09Г2С - 8шт.DXF
-
Ребро диска.SLDPRT
-
Ребро диска лист 8мм 09Г2С - 16 шт.DXF
-
Ребро клапана.SLDPRT
-
Ребро клапана лист 8мм 09Г2С - 16шт..DXF
-

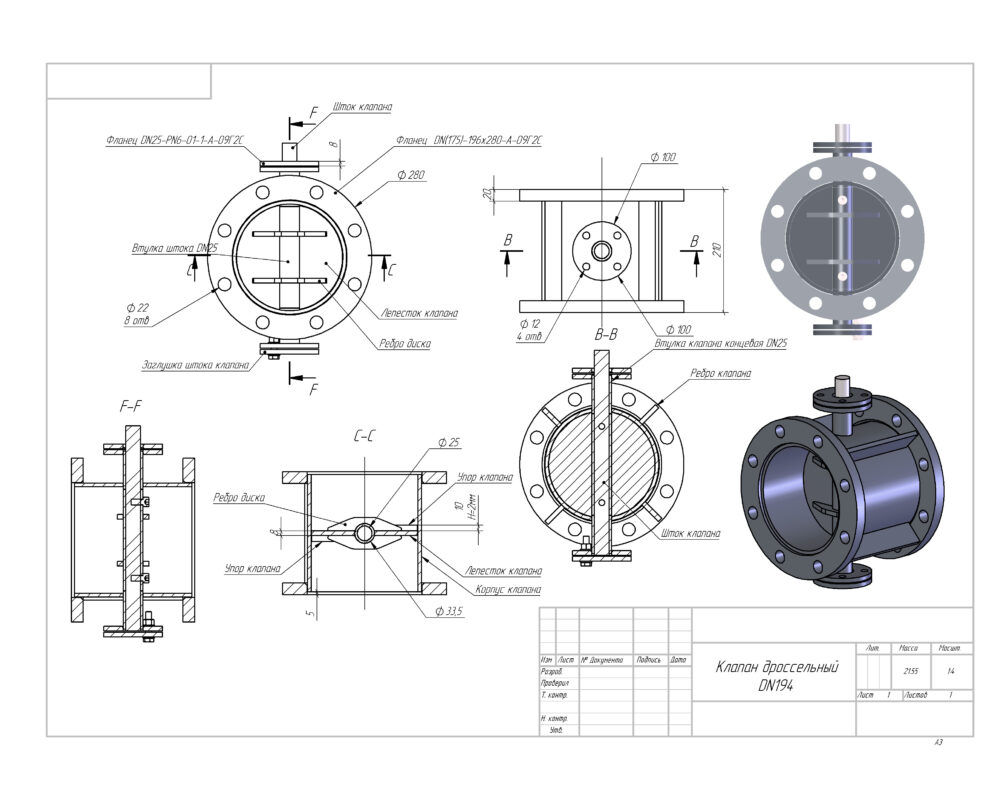

СБ Клапан.pdf
-
СБ Клапан.SLDASM
-
СБ Клапан.STEP
-
Упор клапана.SLDPRT
-
Фланец DN(175)-196х280-A-09Г2С.SLDPRT
-
Фланец DN(175)-196х280-A-09Г2С лист 20 мм 09Г2С - 6 шт.DXF
-
Фланец DN25-PN6-01-1-A-09Г2С.SLDPRT
-
Фланец DN25-PN6-01-1-A- лист 8мм 09Г2С - 8шт.DXF
-
Шток клапана.SLDPRT
-
