Клапан Ду20 Ру2,5

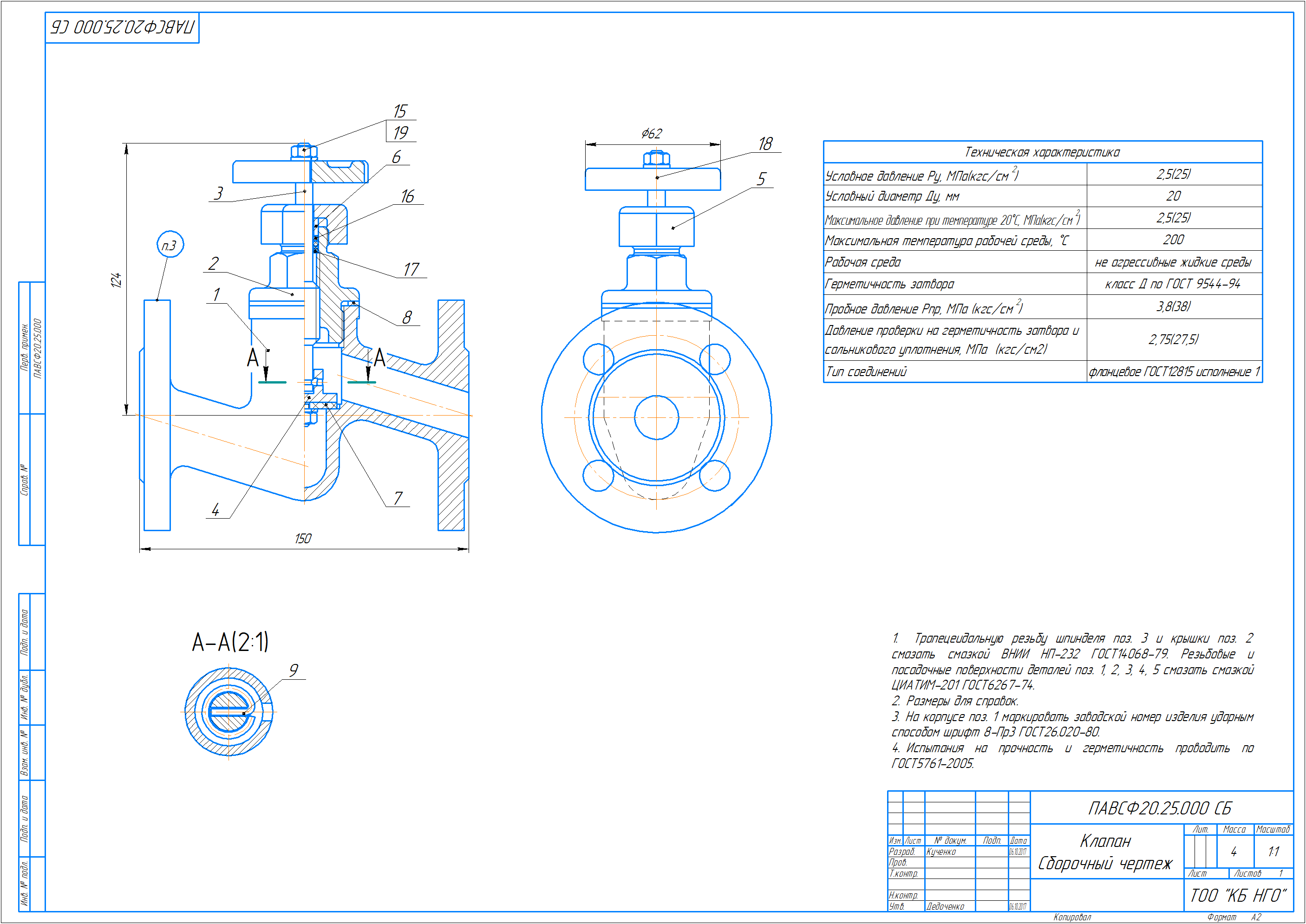

Комплект чертежей с деталировкой и спецификацией на клапан
Условное давление Ру, МПа(кгс/см)  2,5(25)
Условный диаметр Ду, мм 20
Максимальное давление при температуре 20 С, МПа(кгс/см) 2,5(25)
Максимальная температура рабочей среды, С  200
Рабочая среда  не агрессивные жидкие среды

Состав: Сборочный чертеж, деталировка, спецификация

Софт: КОМПАС-3D 18 SP2

Файлы:
ПАВСФ 20.25.001 Корпус.cdw
ПАВСФ20.25.006 - Втулка.cdw
ПАВСФ 20.25.003 - Шпиндель.cdw
ПАВСФ20.25.005 - Гайка прижимная.cdw
ПАВСФ 20.25.004 - Золотник.cdw
ПАВСФ 20.25.002 - Крышка.cdw
ПАВСФ 20.25.000.spw
ПАВСФ 20.25.007 - Кольцо уплотнительное.cdw
ПАВСФ 20.25.008 - Прокладка.cdw
ПАВСФ 20.25.000 СБ -Клапан.cdw
