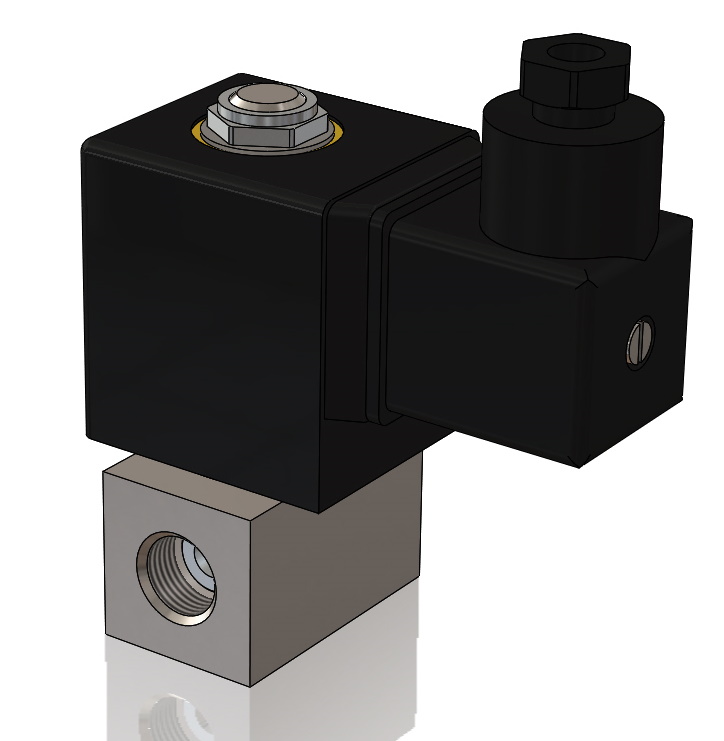

Клапан электромагнитный AR-HP250 (н.з., G 1/4, 350 bar) + Катушка SB257 (24V)

Малогабаритный электромагнитный клапан высокого давления. Нормально закрытый. Присоединение: резьба трубная прямая G1/4. Питание: 24V. Коннектор: DIN, form A

Состав: 3D сборка Язык документа

Софт: SolidWorks 2019

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Клапан / Клапан электромагнитный AR-HP250 (н.з., G 1/4, 350 bar) + Катушка SB257 (24V)

AR-HP250 (G1_4).SLDPRT
Connector E10058 (DIN EN 175301-803, form A).SLDPRT
Гайка катушки SB257.SLDPRT
Катушка SB257.SLDPRT
Клапан эл.магн. AR-HP250.JPG
Клапан эл.магн. AR-HP250.SLDASM
Прокладка для AR-HP250.SLDPRT
