Данный студенческий проект выполнен с целью изучения возможностей системы T-FLEX CAD и отработки навыков 3D моделирования в ходе перевода бумажного сборочного чертежа в твердотельную 3D модель. Главными особенностями при создании проекта для нового пользователя T-FLEX CAD стали сложное строение корпуса модели, а также необходимость создания анимации работы клапана.
При создании 3D модели автор эффективно использовал инструменты T-FLEX CAD, в частности сценарий анимации был подготовлен с использованием переменных.

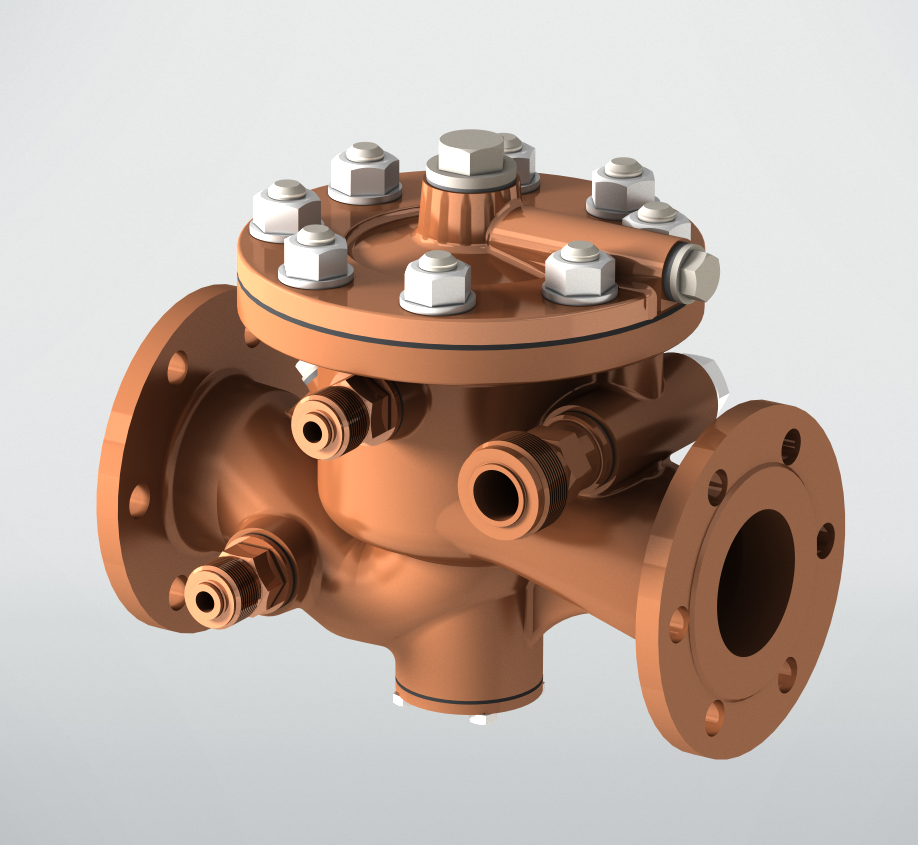

Клапан группового действия предназначен для отвода редуцированного пара к нескольким потребителям. Основной расход пара идет через выходное отверстие корпуса, а также может отбираться как через штуцер 29, проходя через центральное отверстие крышки 22, так и через штуцер 28.
Проект занял 2-ое место в конкурсе "Компетенция САПР 2022" в номинации "Зачёт".
Автор: Глеб Артемов, студент МГТУ «СТАНКИН»
