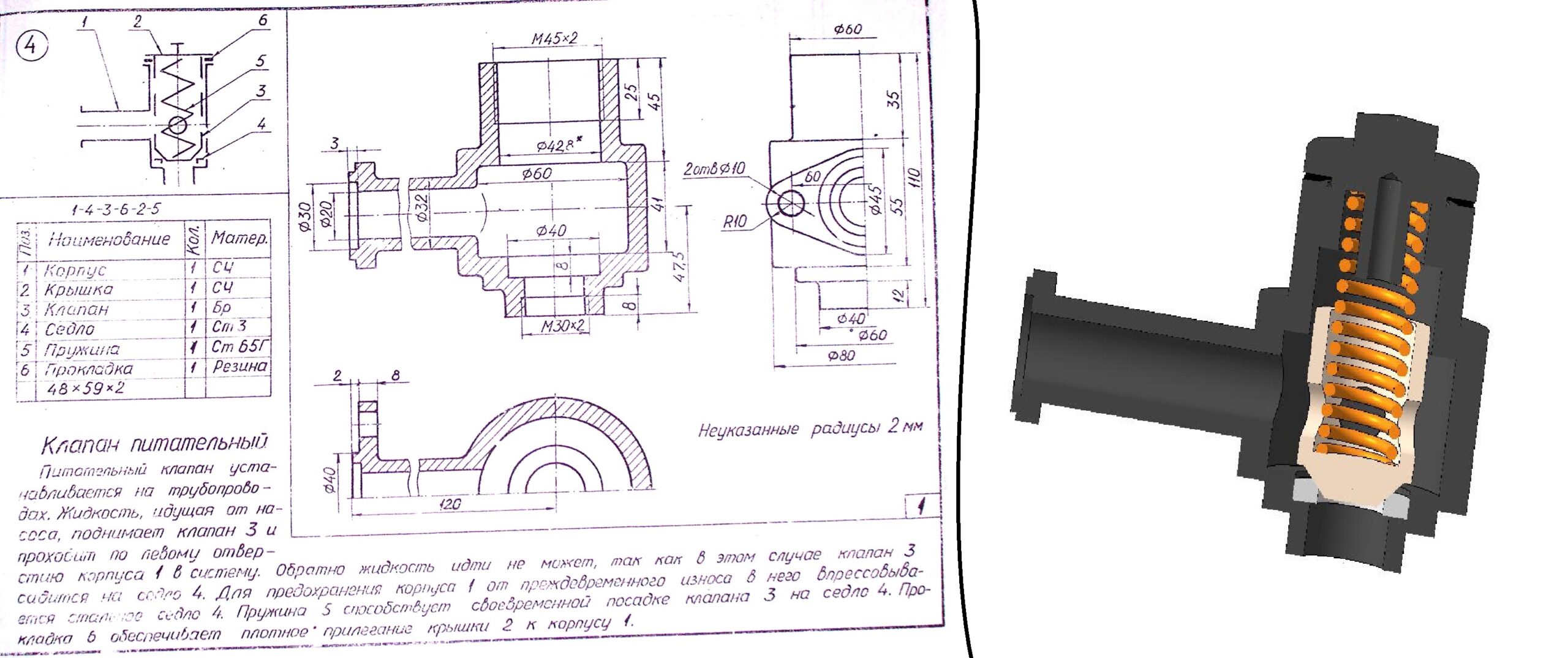

Клапан питательный для трубопроводов
Питательный клапан устанавливают на трубопроводах. Жидкость, идущая от насоса, поднимает клапан и проходит по левому отверстию корпуса в систему. Обратно жидкость идти не может, так как в этом случае клапан садится на седло. Для предохранения корпуса 1 от преждевременного износа в него впрессовывается стальное седло. Пружина способствует своевременной посадке клапана на седло. Прокладка обеспечивает плотное прилегание крышки к корпусу.
Состав: 3D сборка, Сборочный чертёж, Спецификация.
Софт: КОМПАС-3D 16.1 SP1
