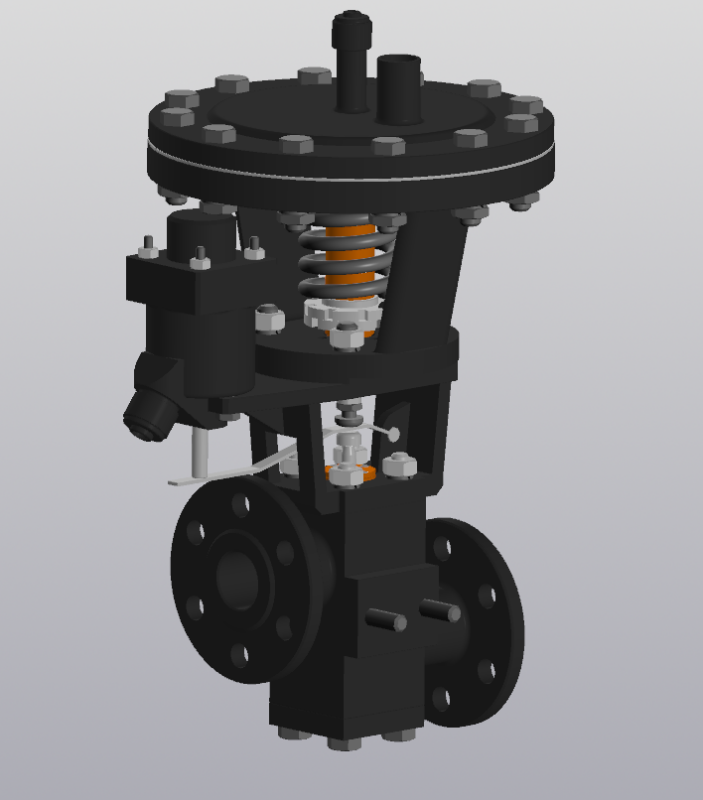

Модель питательного клапана парового котла КАВ 4/7

0
2
31
0
0
100

Устройство автоматического питательного клапана, для подпитки котла водой, с топливным сервомотором. Фланцевая посадка 115 х 32 мм. Масштаб 1:1,. Модель создана с оригинала.



Дата
22.10.2024
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 22 Как открыть?
Содержимое архива
  • Сервомотор_ 100-02
    • Корпус сервомотора _ 100-02-01 МС.m3d
    • Крышка _ 100-02-07.m3d
    • Поршень сервомотора_100-02-03 МС.m3d
    • Пружина _ 100-02-04 МС.m3d
    • Уплотнение РТИ _ 100-02-05 МС.m3d
    • Уплотнение РТИ по штоку _ 100-02-06.m3d
    • Шток сервомотора_ 100-02-02 МС.m3d
  • Основание под сервомотор. Связующая станина ТК и МК_100-03
    • Основание под сервомотор _ 101.03.01.m3d
  • Мембранный клапан_ 100-04
    • Гайка ( контргайка) сжатия пружины _ 100-04-05 МС.m3d
    • Гайка Центрующая сжатия пружины _ 100-04-06 МС.m3d
    • Корпус мембранного клапана _ 100-04-01.m3d
    • Крышка мембранного клапана _ 100-04-07 МС.m3d
    • Мембрана _ 100-04-08 МС.m3d
    • Мембранный толкатель_100-04-02.m3d
    • Прокладка _ 100-04-09 МД.m3d
    • Пружина _ 100-04-04 МС.m3d
    • Шток регулировки натяжения пружины _ 100-04-03 МС.m3d
  • Клапан_ 100-01
    • Корпус АПК _ 100-01-01 МС.m3d
    • Крышка манжеты _ 100-01-07 МС.m3d
    • Манжета _ 100-01-06 МС.m3d
    • Нижняя крышка _ 100-01-03 МС.m3d
    • Передача _ 101-01-09 МД.m3d
    • Пружина _ 100-01-05 МС.m3d
    • Седло манжета _ 100-01-02 МС.m3d
    • Упорная пятка _ 101-01-08 МС.m3d
    • Шток- клапан _ 100-01-04 МС.m3d
  • Сборка _ 100 - 00 - 00 Спецификация.spw
  • Сборка.a3d
