Модель и чертежи крана углового КУ00.10.000

0
1
56
0
0
100

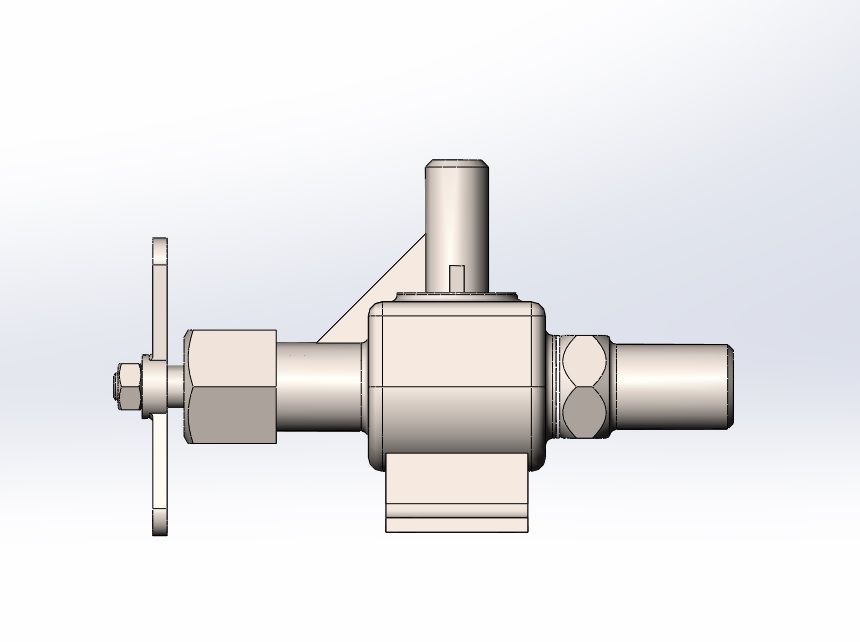

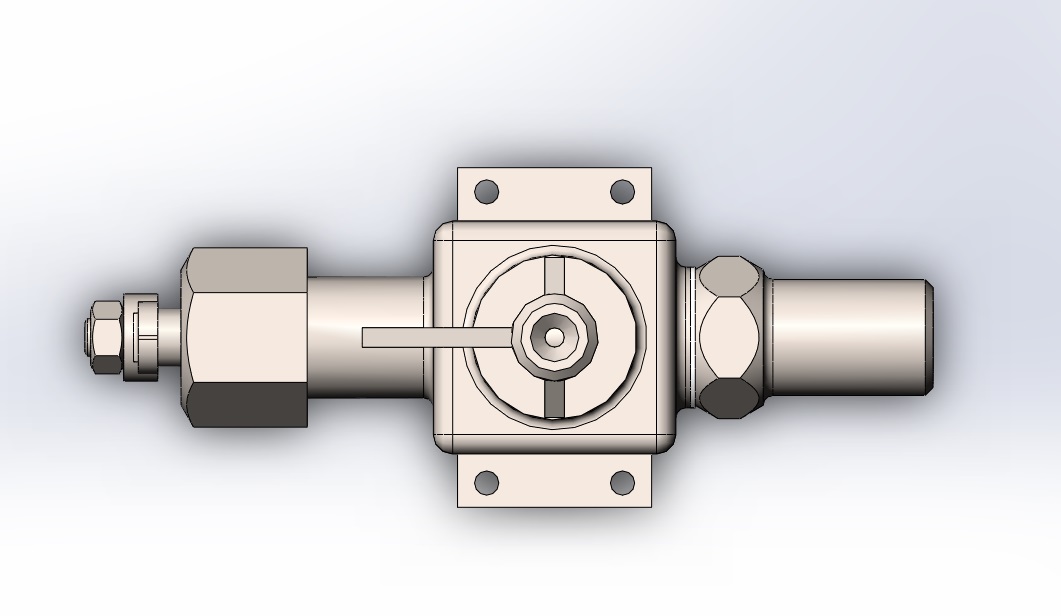

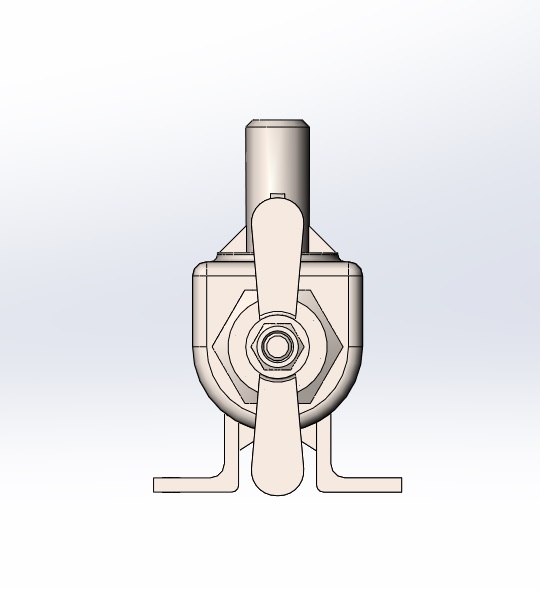

Угловой кран предназначен для перекрытия пара, поступающего из парового котла через штуцер поз.3 к рабочему органу.Для того чтобы не было утечки пара предусмотрено сальниковое
уплотнение из колец поз.14 (Кольцо СГ 18-12-4 ГОСТ 6418-81) которые при затяжке накидной гайки поз.7 плотно прилегают к шпинделю поз. 5.


Сообщить о проблеме
Дата
14.05.2026
Язык
Русский
Состав
Кран угловой (СБ), Деталировка (корпус, штуцер, шпиндель, гайка накидная, втулка, рукоятка), Кран угловой (Спецификация)
