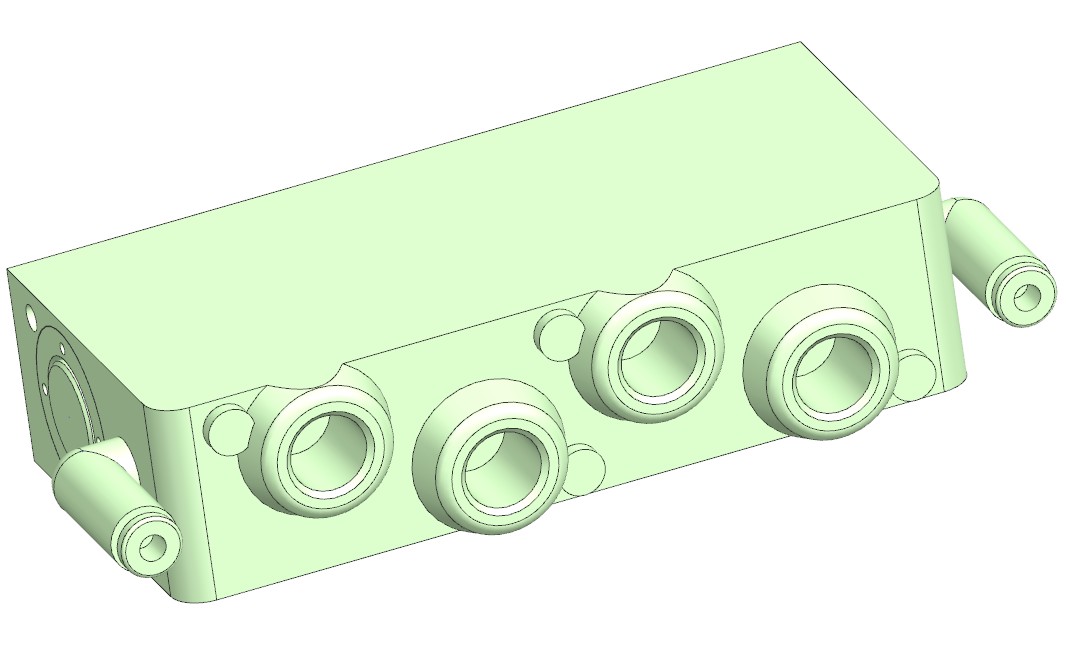

VVCC13-1A-02FC4 — это компонент SMC Corporation, представляющий собой узел монтажного блока коллектора Manifold Block Assembly.Он используется для 3-портовых клапанов, работающих с водой и химическими жидкостями.
Индекс детали:
VVCC13 - Базовая серия клапана / блока.
1A-02F - Конфигурация узла для монтажа 3-портовых клапанов.
C4 - Встроенный пилотный фитинг Push-to-connect размером φ 4 мм (для подачи сжатого воздуха).
Часто эти детали применяются в системах распределения красок и промышленных химикатов.
