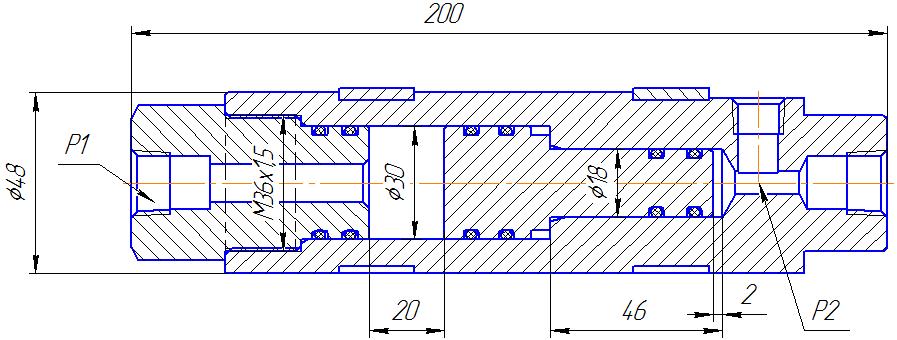

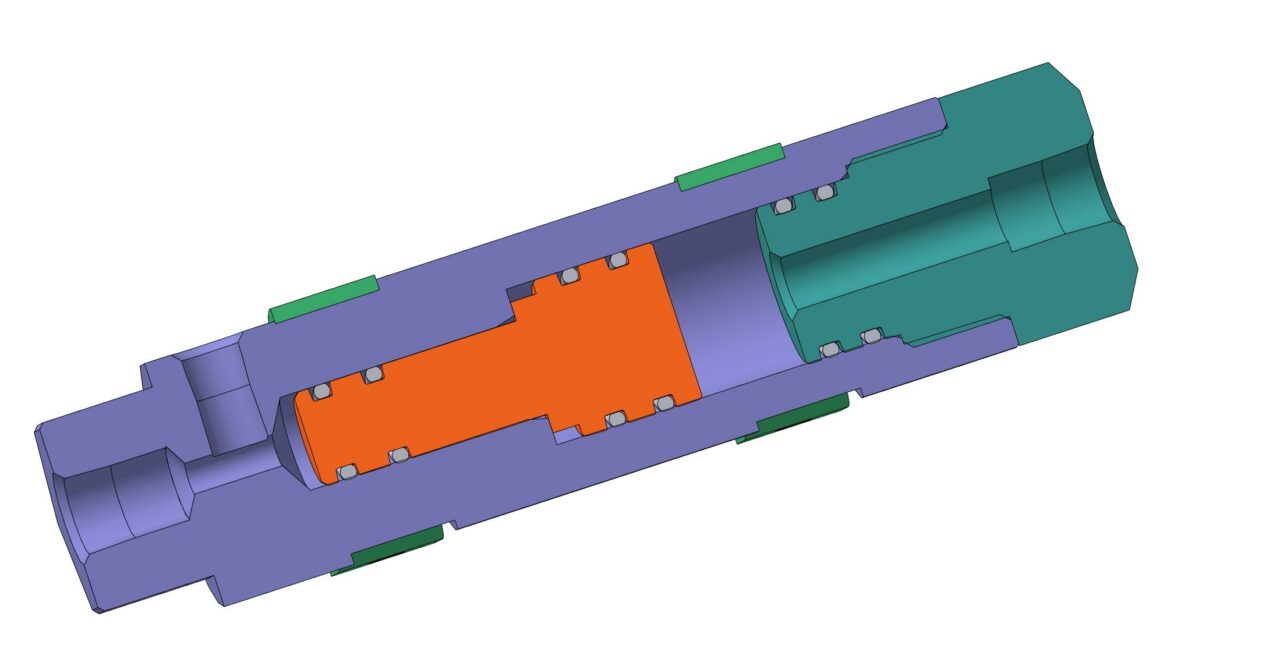

3Д модель мультипликатора давления, состоящий из 4х деталей и уплотнительных колец.
Технические характеристики:
1. Давление на входе макс. МПа.......40МПа
2. Коэффициент усиления.............2,75
3. Давление на выходе макс. ......100МПа
4. Рабочая среда...........................масло минеральное
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Мультипликатор давления 40МПа
Мультипликатор давления 40МПа
0
0
12
0
0
40
Сообщить о проблеме
Автор
user-2268801
Дата
05.11.2025
Язык
Русский
Состав
Усилитель давления (3Д, СБ, спецификация)), корпус (3Д, 2Д), поршень (3Д, 2Д), штуцер (3Д, 2Д), скоба (3Д, 2Д)
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
Скоба -Г101.00.00.004.m3d
-
Скоба - Г101.00.00.004.cdw
-
Усилитель давления- Г101.00.00.000.stp
-
Поршень - Г101.00.00.002.m3d
-
Штуцер - Г101.00.00.003.m3d
-
Усилитель давления- Г101.00.00.000.a3d
-
Усилитель давления - Г101.00.00.000.cdw
-
Корпус -Г101.00.00.001.m3d
-
Штуцер -Г101.00.00.003.cdw
-
Поршень - Г101.00.00.002.cdw
-
Усилитель давления- Г101.00.00.000.spw
-
Корпус -Г101.00.00.001.cdw
