Объемный гидропривод

Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«Ярославский государственный технический университет»
Кафедра «Процессы и аппараты химической технологии»
Расчетно-пояснительная записка к курсовой работе
по дисциплине «Гидравлические и пневматические системы», 2013
на тему "ОБЪЕМНЫЙ ГИДРОПРИВОД"

1. КРАТКИЕ СВЕДЕНИЯ О ГИДРОПРИВОДЕ 2
2. РА3РАБОТКА ПРИНЦИПИЛЬНОЙ СХЕМЫ ГИДРОПРИВОДА 3
2.1. Выбор способа регулирования 3
2.2. Выбор схемы циркуляции жидкости 5
3. РАСЧЕТ ПАРАМЕТPОВ И ПОДБОР ЭЛЕМЕНТОВ ГИДРОПРИВОДА 6
3.1. Выбор номинального рабочего давления 6
3.2. Определение давления, реализуемого на гидродвигателе 6
3.3. Расчет и подбор гидроцилиндра 6
3.4. Выбор гидроаппаратуры и вспомогательных устройств 7
4.ВЫБОР РАБОЧЕЙ ЖИДКОСТИ 9
5. РАСЧЕТ ГИДРОЛИНИЙ 9
5.1. Определение диаметра трубопровода 10
5.2. Определение гидравлических потерь в гидролинии 10
6.ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ И ПОДБОР НАСОСА 10
7. ОБЩИЙ КПД ГИДРОПРИВОДА 11
ЛИТЕРАТУРА 11

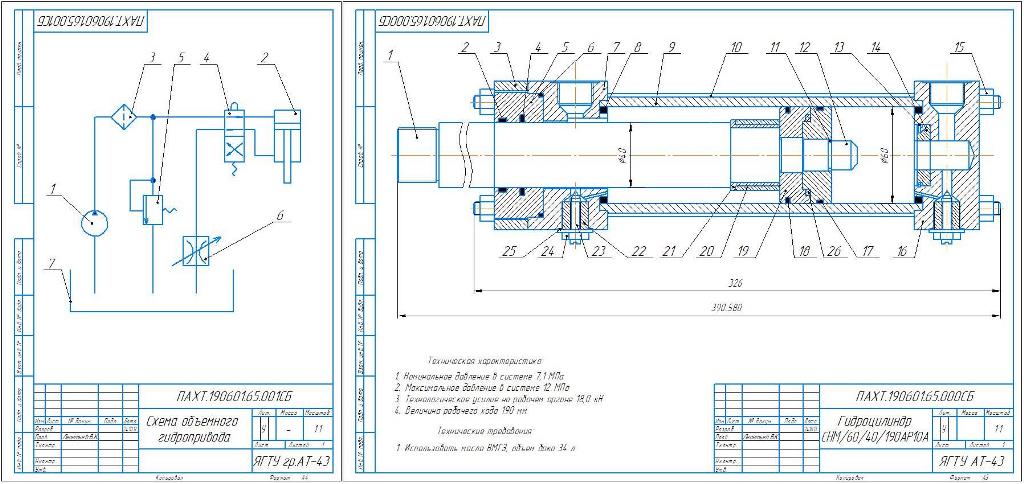

Техническая хар-ка гидроцилиндра
1.Номинальное давление в системе 7,1 МПа
2.Максимальное давление в системе 12 МПа
3.Технологическое усилие на рабочем органе 18,0 кН
4.Величина рабочего хода 190 мм
