Пневмораспределитель У7124А

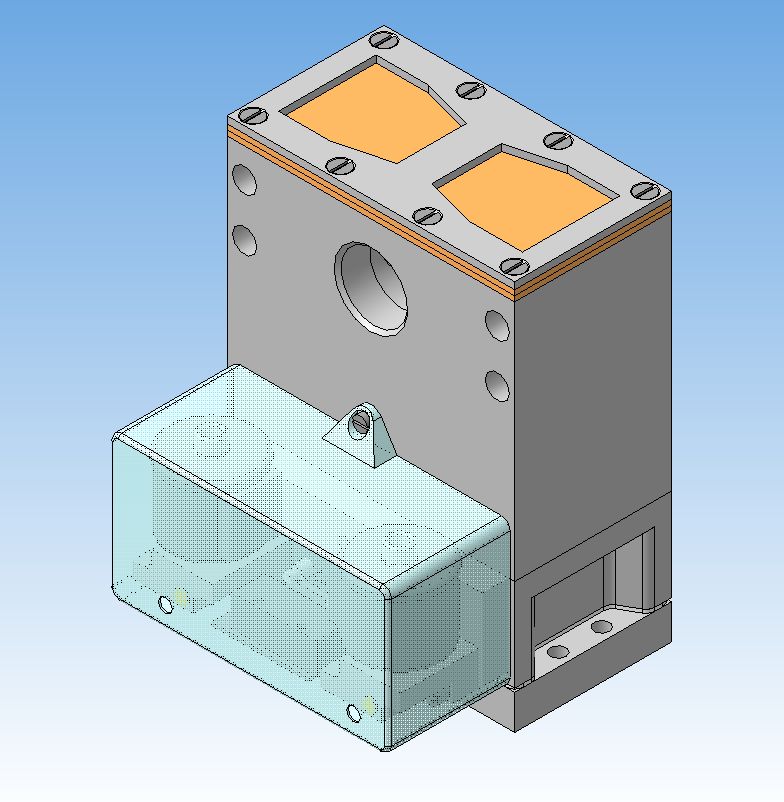

Пневмораспределитель У7124А трехлинейный сдвоенный с пневматической блокировкой, односторонним электропневматическим управлением от сети постоянного тока 24В и 110В, пневматическим возвратом и ручным дублированием управления предназначен для управления кузнечно-прессовым и другими машинами, работающими при номинальном рабочем давлении сжатого воздуха 1,0 МПа.

Состав: 3Д Сборка. Язык документа

Софт: КОМПАС-3D 14
