Южно-Уральский государственный университет
Кафедра графики
Оборудование, работающее от пневматического привода, не может обойтись без качественных систем для управления сжатым воздухом. Подобные системы называются пневмораспределители. Основным их назначением является регулирование направления движения воздуха. Сам процесс при этом заключается в управляемом переключении соединений в системе пневматического привода. При этом рабочие возможности пневмораспределителей ограничиваются лишь конструктивными особенностями самого привода.
Данная работа плохо открывается через компас: один плохо сделанный чертёж, ужасно сделанный.

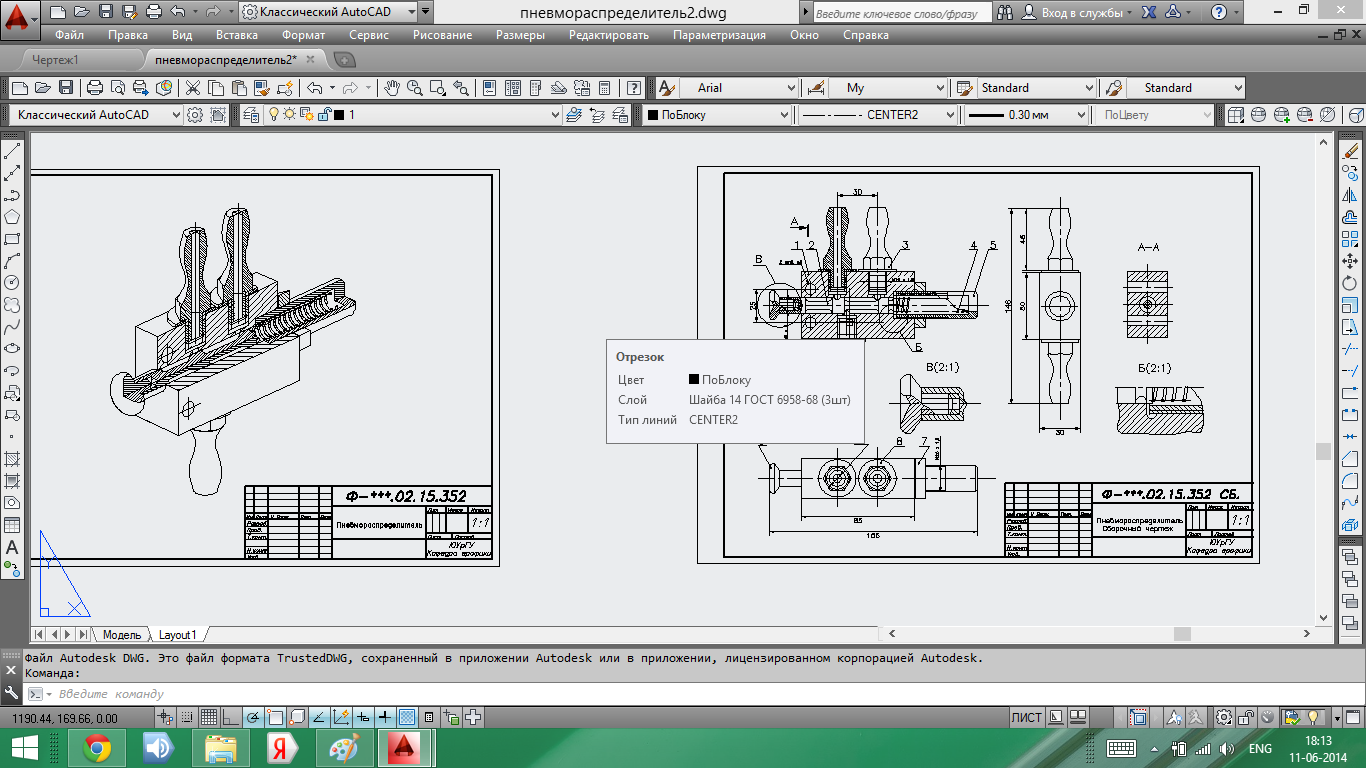

Здравствуйте! Когда открываете DWG файл компасом, смотрите вкладку данные (при открытии) там выберите лист 1. На нем будут все чертежи как на картинке + спецификация.
В пространстве модели - 3д модель, ее надо читать как 3D. Учитесь пользоваться софтом.
Так же есть вариант изначально для компаса
