КОМПАС 3D 18

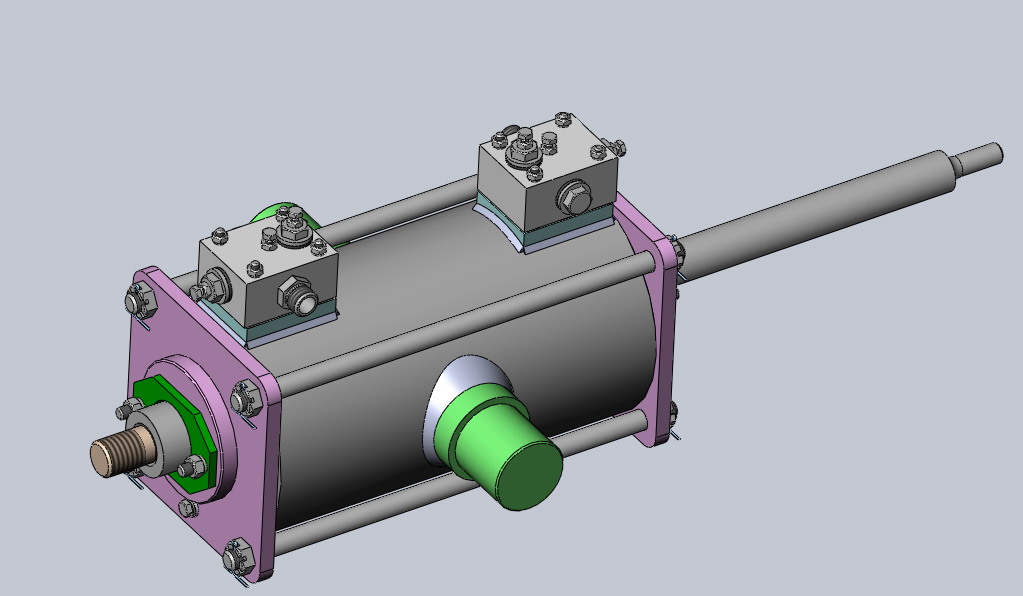

Пневмоцилиндр 200 мм

Пневматический цилиндр поршневой двустороннего действия.
Техническая характеристика:
Рабочее давление сжатого воздеха-0,3... 0,5 МПа
Усилие на штоке-840...1400кг.
Внутренний диаметр цилиндра-200мм
Ход поршня-280мм
Диаметр штока-65(40)мм.
В представленном пневмоцилиндре присутствуют два специальных узла (узел подвода сжатого воздуха). В каждом узле имеются 2 подпружинненых клапана и три регулировочных винта. Два винта регулируют рабочий ход открытия клапанов,а третий изменяет площадь поперечного сечения перепускного канала сброса воздуха(вплоть до нуля). Такая конструкция обеспечивает пневматическое торможение поршня в конце его хода и уменьшает удар последнего в крышку цилиндра.

Состав: 3D сборка Язык документа

Софт: SolidWorks 2010

Просмотр файлов
Пневмоцилиндр 200\Thumbs.db
Пневмоцилиндр 200\Болт М10x20.SLDPRT
Пневмоцилиндр 200\Втулка 828,07,00,002--- 01.SLDPRT
Пневмоцилиндр 200\Втулка 828,07,00,002.SLDPRT
Пневмоцилиндр 200\Гайка кор
Пневмоцилиндр 200\Гайка М 8.SLDPRT
Пневмоцилиндр 200\Гайка М12.SLDPRT
Пневмоцилиндр 200\Гайка установочная 828,07,00,010.SLDPRT
Пневмоцилиндр 200\Кольцо 828,07,00,003.SLDPRT
Пневмоцилиндр 200\Корпус камеры Бандровского----2.SLDPRT
Пневмоцилиндр 200\Корпус камеры Бандровского.SLDPRT
Пневмоцилиндр 200\Корпус цилиндра СБ.SLDASM
Пневмоцилиндр 200\Крышка 828,07,001---- 01.SLDPRT
Пневмоцилиндр 200\Крышка 828,07,001.SLDPRT
Пневмоцилиндр 200\Манжета деформированная.SLDPRT
Пневмоцилиндр 200\Накладка 828,07,02,002.SLDPRT
Пневмоцилиндр 200\Обечайка 828,07,02,003.SLDPRT
Пневмоцилиндр 200\Поршень 828,07,00,009.SLDPRT
Пневмоцилиндр 200\пробка 828,07,00,007.SLDPRT
Пневмоцилиндр 200\Прокладка 828,07,00,004.SLDPRT
Пневмоцилиндр 200\Прокладка 828,07,00,008.SLDPRT
Пневмоцилиндр 200\Прокладка 828,07,00,013.SLDPRT
Пневмоцилиндр 200\Сборка ПЦ 200 полная.SLDASM
Пневмоцилиндр 200\Фланец нажимной 828,07,00,006--- 01.SLDPRT
Пневмоцилиндр 200\Фланец нажимной 828,07,00,006.SLDPRT
Пневмоцилиндр 200\Цапфа 828,07,02,001.SLDPRT
Пневмоцилиндр 200\Шайба 12 гр.SLDPRT
Пневмоцилиндр 200\Шайба 8 гр.SLDPRT
Пневмоцилиндр 200\Шпилька М8-75 ГОСТ22034-76.SLDPRT
Пневмоцилиндр 200\Шпилька стяжная 828,07,00,015 ---- 01.SLDPRT
Пневмоцилиндр 200\Шпилька стяжная 828,07,00,015.SLDPRT
Пневмоцилиндр 200\Шток 828,07,00,014 ----- 01.SLDPRT
Пневмоцилиндр 200\Шток 828,07,00,014.SLDPRT
Пневмоцилиндр 200\ШпилькаМ12.SLDPRT
Пневмоцилиндр 200\Сварной шов sldprt.SLDPRT
Пневмоцилиндр 200\шов 2.sldprt
Пневмоцилиндр 200\Скругленный шов.sldprt
Пневмоцилиндр 200\шов 3.sldprt
Пневмоцилиндр 200\Шплинт 3,2x50 ГОСТ 397-79.SLDPRT
Пневмоцилиндр 200\шов 4.sldprt
Пневмоцилиндр 200\Кольцо 048-054-36(деформированное).sldprt
Пневмоцилиндр 200\Сальниковая набивка 1 ГОСТ 5152-77.sldprt
Пневмоцилиндр 200\Сальниковая набивка 2 ГОСТ 5152-77.sldprt
Пневмоцилиндр 200\Узел подвода сжатого воздуха\Винт 003.SLDPRT
Пневмоцилиндр 200\Узел подвода сжатого воздуха\Винт регулировочный 001.SLDPRT
Пневмоцилиндр 200\Узел подвода сжатого воздуха\Клапан 007.SLDPRT
Пневмоцилиндр 200\Узел подвода сжатого воздуха\Корпус 008.SLDPRT
Пневмоцилиндр 200\Узел подвода сжатого воздуха\Ниппель 005.SLDPRT
Пневмоцилиндр 200\Узел подвода сжатого воздуха\Пробка 002.SLDPRT
Пневмоцилиндр 200\Узел подвода сжатого воздуха\Пробка 009.SLDPRT
Пневмоцилиндр 200\Узел подвода сжатого воздуха\Прокладка 004.SLDPRT
Пневмоцилиндр 200\Узел подвода сжатого воздуха\СБОРКА узла подвода сжатого воздуха.SLDASM
Пневмоцилиндр 200\Узел подвода сжатого воздуха\Пружина (работающая динамически).SLDPRT
Пневмоцилиндр 200\Сборка ПЦ 200 полная.JPG
Пневмоцилиндр 200\шпилька 36.SLDPRT
Пневмоцилиндр 200\Узел подвода сжатого воздуха
Пневмоцилиндр 200
