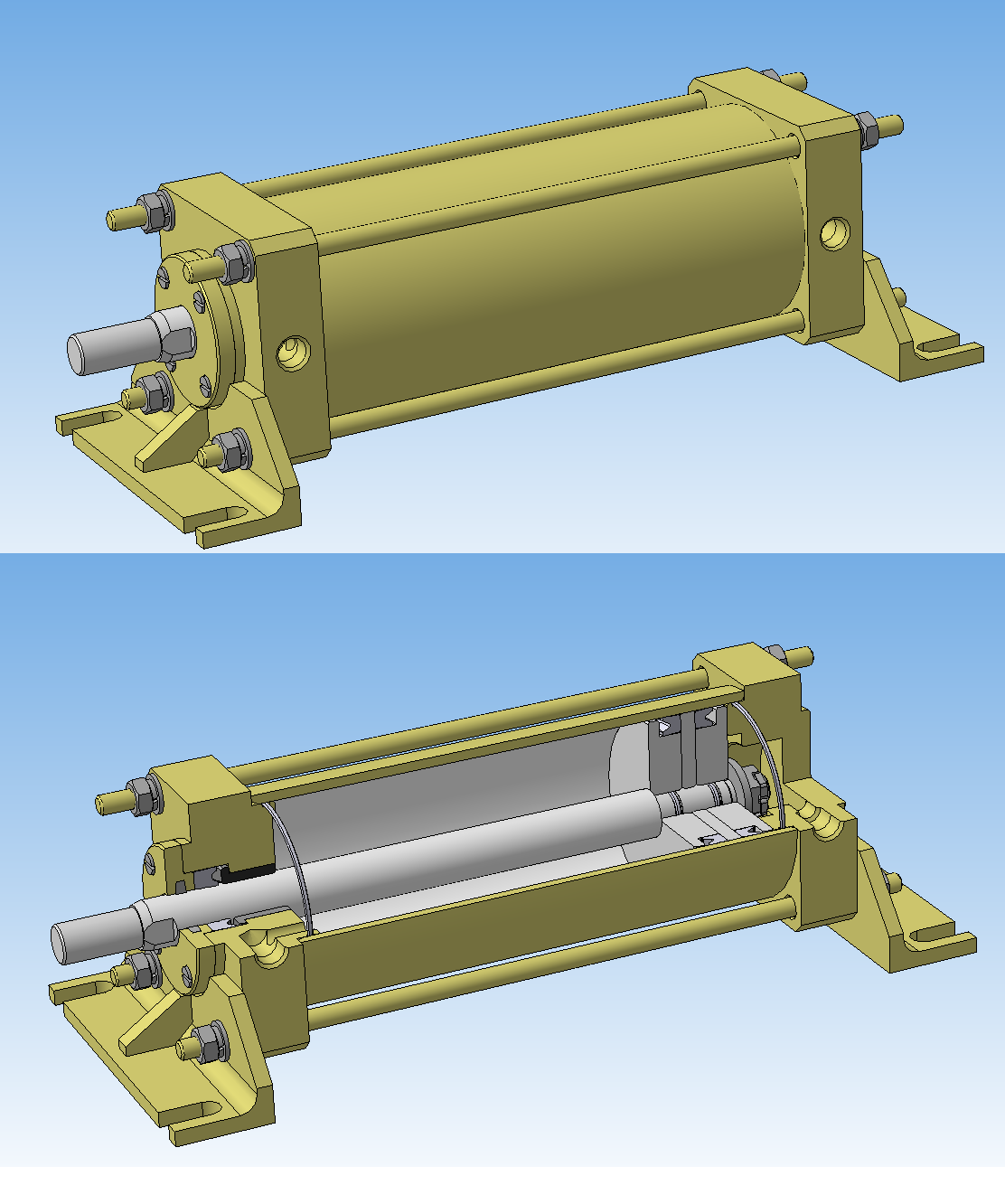

Пневмоцилиндр поршневой двустороннего действия работающий на сжатом воздухе при давлении до 1 МПа. Статическое усилие на штоке не менее (Тянущее 6350 Н, толкающее 6750 Н). Ход поршня 200 мм, Диаметр поршня 100 мм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Пневмоцилиндр - ход поршня 200 мм
Пневмоцилиндр - ход поршня 200 мм
0
393
28447
45
0
20
Сообщить о проблеме
Автор
Артем
Дата
27.01.2015
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 15
Как открыть?
Отзывов пока нет
Содержимое архива
-
Втулка.m3d
-
Корпус.m3d
-
Кронштейн.m3d
-
Крышка.m3d
-
Крышка задняя.m3d
-
Крышка передняя.m3d
-
Лапа.a3d
-
Пневиоцилиндр D=100 H=200.a3d
-
Поршень.m3d
-
Прокладка.m3d
-
Промежуточная пластина поршня.m3d
-
Ребро.m3d
-
Толкатель.m3d
-
Шпилька.m3d
-
Шток.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
