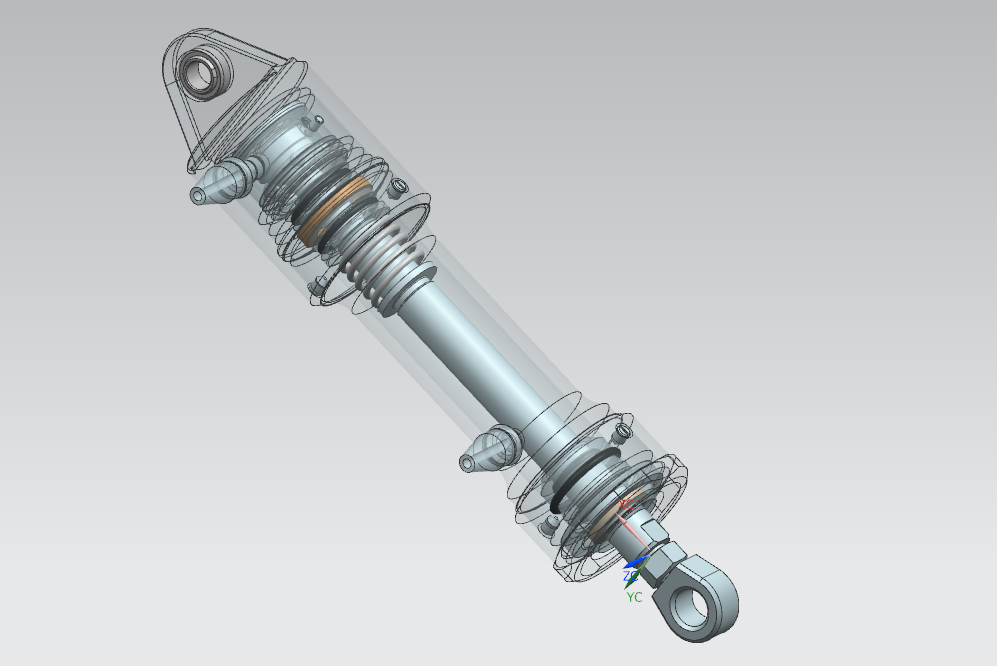

Пневмоцилиндр

Пневмоцилиндр предназначен для передачи механизмам возвратно-поступательного движения. Наличие шарикового стопорного устройства обеспечивает фиксацию этих механизмов в одном из крайних положений.
Технические характеристики:
диаметр поршня: 35 мм;
площадь поршня: 962 мм^2;
диаметр поршневого штока: 20 мм;
резьба поршневого штока: М12х1,25-6Н;
монтажное положение: произвольное;
длина хода: 120 мм;
диапазон рабочих давлений: 0.05~1.0 МПа;
теоретическое усилие: 50~960 Н;
cреда: очищенный воздух с содержанием масла или без него;
температура окружающей среды: -10~60°С;
cкорость хода поршня: 50~1000 мм/c

Состав: 3D Сборка Язык документа

Софт: NX 11

Сайт: www

Файлы:
ПЦ 01.000.000 - Пневмоцилиндр\step\ПЦ01.000.000СБ.stp
ПЦ 01.000.000 - Пневмоцилиндр\step\ПЦ01.000.000СБ.stp.log
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\NONE142.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\NONE49.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\NONE4949.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\NONE78.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\ugstep214.log
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Винт М6-8gx8.58 ГОСТ 1475-75.prt
01.000.000 - 樫\ 01.000.000\ 121.25-6.5 5927-75.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Кольцо 020-025-30-2-0 ГОСТ 9833-74.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Кольцо 022-028-36-1-0 ГОСТ 9833-74.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Кольцо 035-040-30-1-0 ГОСТ 9833-74.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Кольцо 036-042-36-2-0 ГОСТ 9833-74.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Кольцо 048-052-25-2-0 ГОСТ 9833-74.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Кольцо СП 30-20-4 ГОСТ 6308-71.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Кольцо СП 37-24-5 ГОСТ 6308-71.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Кольцо стп.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Подшипник шарнирный Ш-12 ГОСТ 3635-78.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Пружина.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\ПЦ 01.000.000 СБ - Пневмоцилиндр.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\ПЦ 01.000.001-Цилиндр.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\ПЦ 01.000.002-Крышка.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\ПЦ 01.000.003-Шток.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\ПЦ 01.000.004-Гайка.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\ПЦ 01.000.005-Втулка.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\ПЦ 01.000.006-Поршень.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\ПЦ 01.000.007-Втулка.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\ПЦ 01.000.008-Проушина.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\ПЦ 01.000.009-Полукольцо.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\ПЦ 01.000.010-Кольцо.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\ПЦ 01.000.011-Кольцо.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Шайба 12.37 ГОСТ 13463-77.log
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Шайба 12.37 ГОСТ 13463-77.stp
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Шайба 2.18.02 Ст
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Шайба 2.18.02 Ст
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Шайба 2.18.02 Ст
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Шайба вв.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Шайба ГОСТ6958-71.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Шарик У
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Штифт
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Штифт
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Штифт.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Штуцер.prt
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000\Штуцер2.prt
ПЦ 01.000.000 - Пневмоцилиндр\step
ПЦ 01.000.000 - Пневмоцилиндр\ПЦ 01.000.000
ПЦ 01.000.000 - Пневмоцилиндр
