Пневмоцилиндр ф250х300 для тяжелых режимов работы

1. Диаметр поршня, мм 250
2. Ход штока, мм 300
3. Рабочее давление воздуха, МПа 0,4...0,6
4. Усилие на штоке при Р= 0,4 МПа:
- тянущее, кг 1685
- толкающее, кг 1860

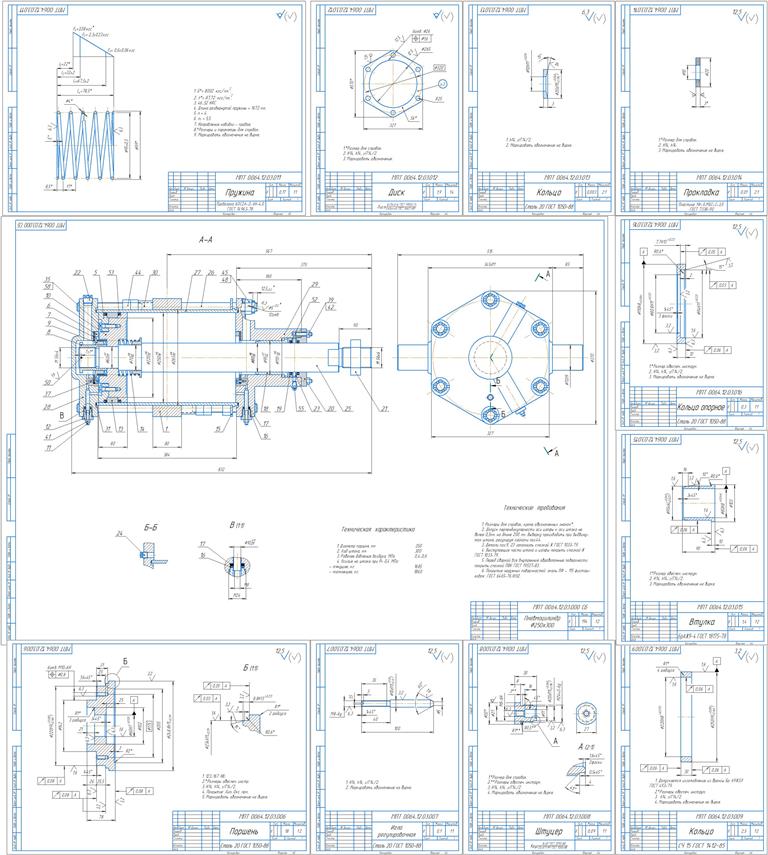

Состав: Сборочный чертёж (СБ), спецификация, деталировка.

Софт: КОМПАС-3D 16.0

Файлы:
МПТ_0064_12_03_016_Кольцо опорное.cdw
МПТ_0064_12_03_019_Пробка R34.cdw
МПТ_0064_12_03_025_Гильза.cdw
МПТ_0064_12_03_014_Прокладка.cdw
МПТ_0064_12_03_018_Гайка М56х4.cdw
МПТ_0064_12_03_023_Шток.cdw
МПТ_0064_12_03_000_СП_л4_Пневмоцилиндр ф250х300.cdw
МПТ_0064_12_03_011_Пружина.cdw
МПТ_0064_12_03_007_Игла регулировочная.cdw
МПТ_0064_12_03_021_Кольцо разделительное.cdw
МПТ_0064_12_03_000_СП_л2_Пневмоцилиндр ф250х300.cdw
МПТ_0064_12_03_000_СП_л3_Пневмоцилиндр ф250х300.cdw
МПТ_0064_12_03_004_Гайка.cdw
МПТ_0064_12_03_027_Крышка сквозная.cdw
МПТ_0064_12_03_000_СБ_Пневмоцилиндр ф250х300.cdw
МПТ_0064_12_03_009_Кольцо.cdw
МПТ_0064_12_03_012_Диск.cdw
МПТ_0064_12_03_003_Прокладка.cdw
МПТ_0064_12_03_005_Втулка.cdw
МПТ_0064_12_03_008_Штуцер.cdw
МПТ_0064_12_03_006_Поршень.cdw
МПТ_0064_12_03_017_Фланец.cdw
МПТ_0064_12_03_000_СП_л1_Пневмоцилиндр ф250х300.cdw
МПТ_0064_12_03_026_Крышка глухая.cdw
МПТ_0064_12_03_002_Кольцо прижимное.cdw
МПТ_0064_12_03_022_Пробка R38.cdw
МПТ_0064_12_03_013_Кольцо.cdw
МПТ_0064_12_03_100_Цапфа в сборе/
МПТ_0064_12_03_100_Цапфа в сборе/МПТ_0064_12_03_100_СБ_Цапфа в сборе.cdw
МПТ_0064_12_03_100_Цапфа в сборе/МПТ_0064_12_03_101_Хомут.cdw
МПТ_0064_12_03_100_Цапфа в сборе/МПТ_0064_12_03_100_СП_Цапфа в сборе.cdw
МПТ_0064_12_03_100_Цапфа в сборе/МПТ_0064_12_03_102_Цапфа.cdw
МПТ_0064_12_03_024_Шпилька.cdw
МПТ_0064_12_03_015_Втулка.cdw
МПТ_0064_12_03_001_Кольцо.cdw
