Пневмоцилиндр ф400х500 для тяжелых режимов работы

1. Рабочее давление воздуха, кг/см 4...6
2. Диаметр поршня, мм 400
3. Ход поршня, мм 500
4. Усилие на штоке, кг (при Р=4кг/см )
- тянущее 4605
- толкаюшее 4850

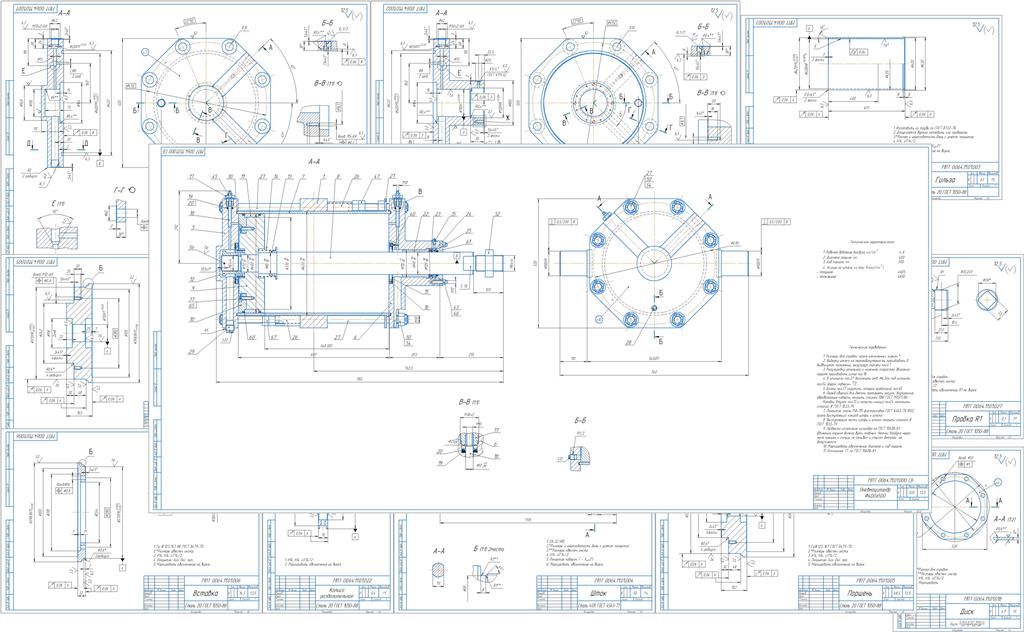

Состав: Сборочный чертёж (СБ), спецификация, деталировка.

Софт: КОМПАС-3D 16.0

Файлы:

Каталог
Машиностроение и механика
Гидравлика и пневматика
Пневмоцилиндр ф400х500 для тяжелых режимов работы

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_008_Гайка специальная М64х4.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_002_Крышка сквозная.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_022_Кольцо разделительное.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_001_Крышка глухая.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_000_СП_л4_Пневмоцилиндр ф400х500.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_004_Шток.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_000_СП_л3_Пневмоцилиндр ф400х500.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_007_Кольцо.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_013_Кольцо прижимное.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_006_Вставка.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_000_СП_л1_Пневмоцилиндр ф400х500.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_003_Гильза.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_025_Шпилька М30х760.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_000_СБ_Пневмоцилиндр ф400х500.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_024_Втулка распорная.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_021_Кольцо опорное.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_015_Игла регулировочная.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_005_Поршень.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_014_Штуцер.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_011_Пружина.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_026_Пробка R12.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_019_Втулка.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_027_Пробка R1.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_016_Прокладка.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_023_Фланец.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_012_Кольцо уплотнительное.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_009_Втулка.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_000_СП_л2_Пневмоцилиндр ф400х500.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_017_Кольцо.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_100_Цапфа в сборе/

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_100_Цапфа в сборе/МПТ_0064_11_01_101_Хомут.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_100_Цапфа в сборе/МПТ_0064_11_01_102_Цапфа.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_100_Цапфа в сборе/МПТ_0064_11_01_100_СБ_Цапфа в сборе.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_100_Цапфа в сборе/МПТ_0064_11_01_100_СП_Цапфа в сборе.cdw

МПТ_0064_11_01_000_Пневмоцилиндр ф400х500/МПТ_0064_11_01_018_Диск.cdw
