Пресс гидравлический 590*850*1260 - Чертежи, 3D Модели, Проекты, Гидравлика и пневматика

Пресс гидравлический 590*850*1260

2968

100

3D модель Пресс гидравлический 590*850*1260

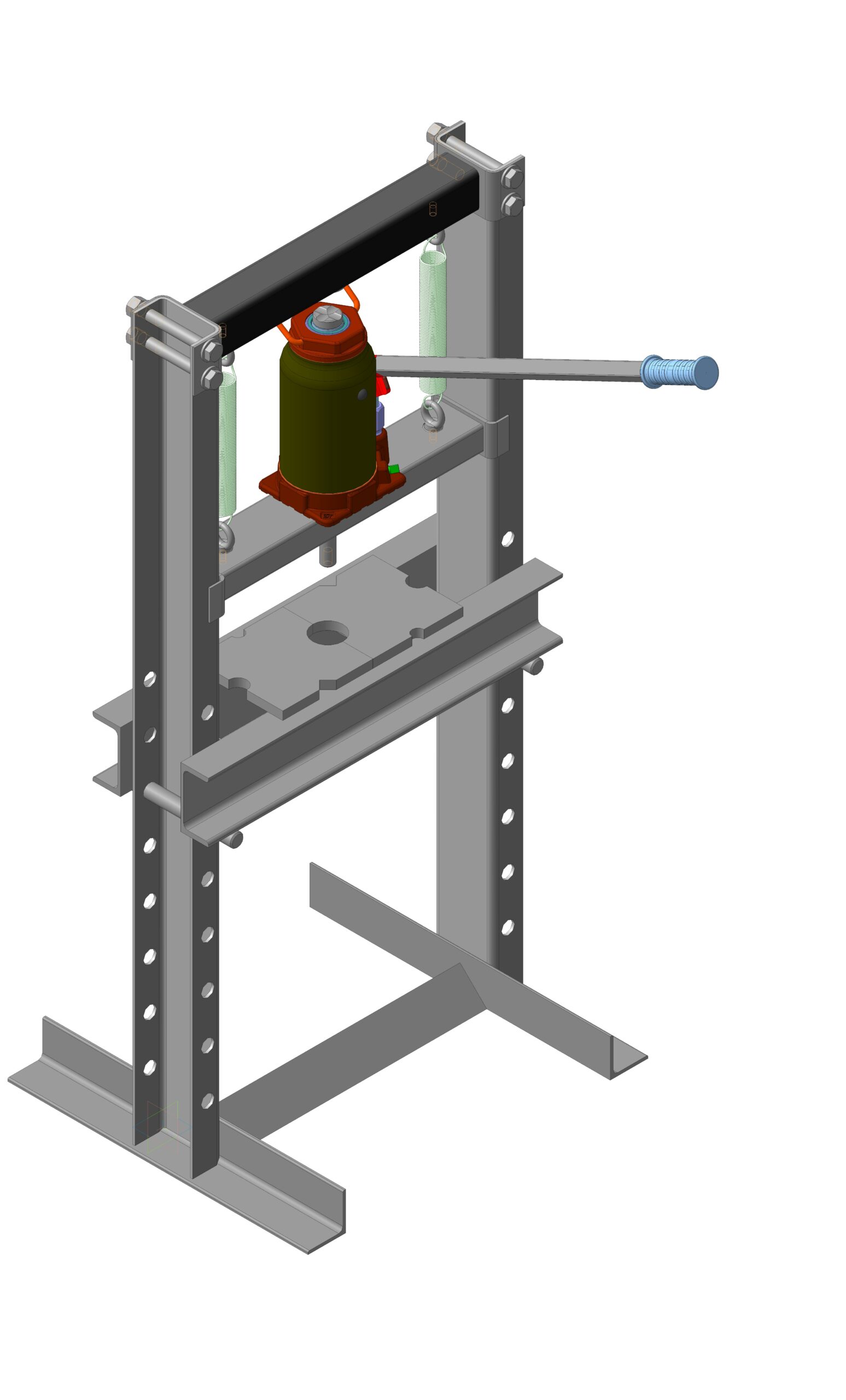

Хороший и не дорогой гидравлический ручной пресс портального типа, выполненный на основе домкрата гидравлического ДГ10 (усилие 10т). Подходит для использования в подсобном хозяйстве или гараже. Универсален: подходит для запрессовки и выпрессовки подшипников и втулок, рихтовки металла и т.д. Возможность использования другого домкрата, даже винтового, но с высотой подхвата не более 295 мм. Характеристики: Д*Ш*В - 590*850*1260. Масса - 58 кг. Усилие развиваемое прессом - 10000 кг (10 т). Ход плунжера - 310 мм. Основание регулируемое по высоте, возврат полки в исходное положение осуществляется пружинами.

3D Модели домкрат гидравлический Запрессовка портальный пресс Пресс гидравлический пресс на основе домкрата ручной напольный гидравлический пресс ручной пресс

Автор

Matvej Grodno

Дата

16.09.2017

Язык

Русский

Состав

3D сборка, 3D модели всех деталей+ 2D чертежи, спецификации.

Софт

КОМПАС-3D V16.1.8 Как открыть?
