КФ МГТУ им. Баумана
Кафедра "Тепловые двигатели и гидромашины"
Курсовой проект по дисциплине "Наукоемкие технологии в энергомашиностроении"
На тему: "Проектирование Электрогидравлического вибрационного привода стенда для испытаний путевых машин"
Калуга 2016
Исходные данные:
Рабочее давление 20 МПа
Нагрузка 80000 Н
Рабочий диапазон частот колебаний 0...6 Гц
Амплитуда колебаний 15 мм
Плотность рабочей жидкости 865 кг/м3
Рабочая жидкость масло ВМГЗ
Температура рабочей жидкости 50 С
Кинематическая вязкость 10 мм2/с
Коэффициент расхода дросселирующего окна золотника 0,4
Коэффициент запаса по мощности 1,25...1,5

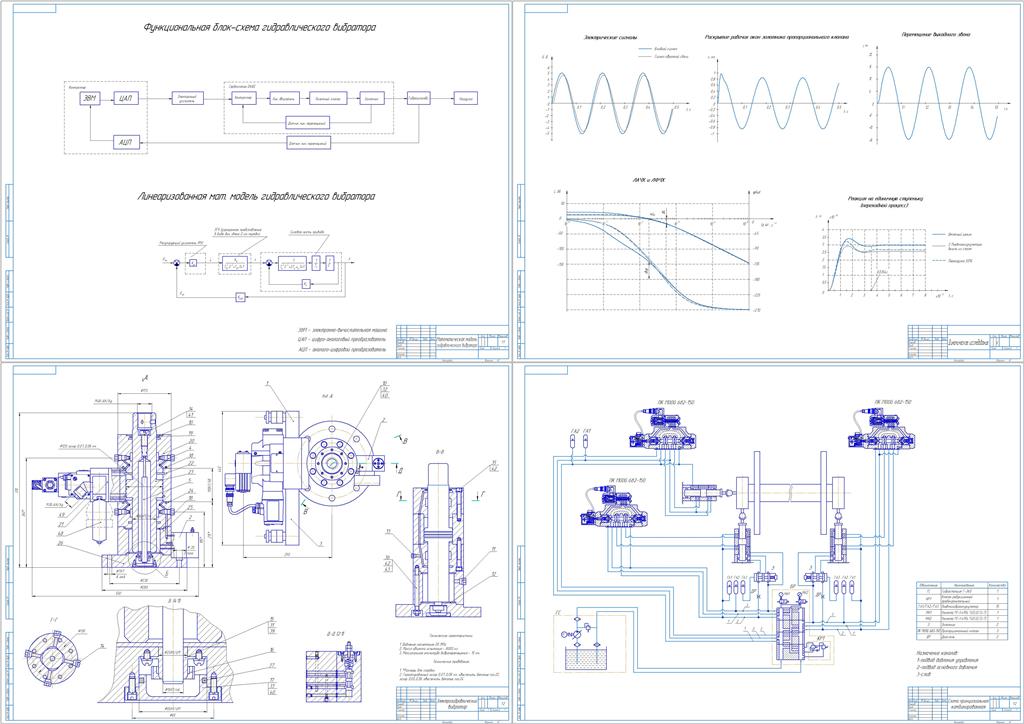

Графическая часть содержит Электрогидравлический вибратор, Принципиальную комбинированную схему, Математическую модель гидравлического вибратора, Динамическое исследование.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. Описание конструкции гидропривода испытательного мотоколесного вибростенда
1.1.Гидравлический вибрационный привод
1.2.Описание конструкции электрогидравлического вибратора
1.3. Принцип действия электрогидравлического вибратора
2. Гидравлический и конструктивный расчет гидравлического вибратора
2.1. Определение площади поршня и диаметра штока
2.2 Прочностной расчет штока
2.3 Определение расхода жидкости в гидростатических подшипниках
3. Математическая модель и динамика электрогидравлического
вибратора
3.1. Управляющий контроллер
3.2. Электронный усилитель
3.3. Пропорциональный клапан (ПК)
3.4. Гидроцилиндр (ГЦ)
4. Блок статической разгрузки
4.1. Принцип действия
4.2. Математическая модель
4.3. Конструктивные параметры золотника
4.4. Анализ динамики полости
5. Скрипты программ, написанные в Matlab
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА
