Проектирование следящего электрогидравлического вибрационного привода

КФ МГТУ им. Баумана
Кафедра "Тепловые двигатели и гидромашины"
Курсовой проект по дисциплине "Наукоемкие технологии в энергомашиностроении"
На тему: "Проектирование следящего электрогидравлического вибрационного привода"
Калуга 2016

Исходные данные:
Рабочее давление 15 МПа
Нагрузка 2000 Н
Рабочий диапазон частот колебаний 0...300 Гц
Резонансная частота колебаний 50 Гц
Амплитуда колебаний 5 мм
Плотность рабочей жидкости 899 кг/м3
Ток в катушке управления ЭДП 1 А
Нагрузка при максимальной частоте 20
Коэффициент расхода дросселирующего окна золотника 0,4
Коэффициент запаса по мощности 1,25...1,5

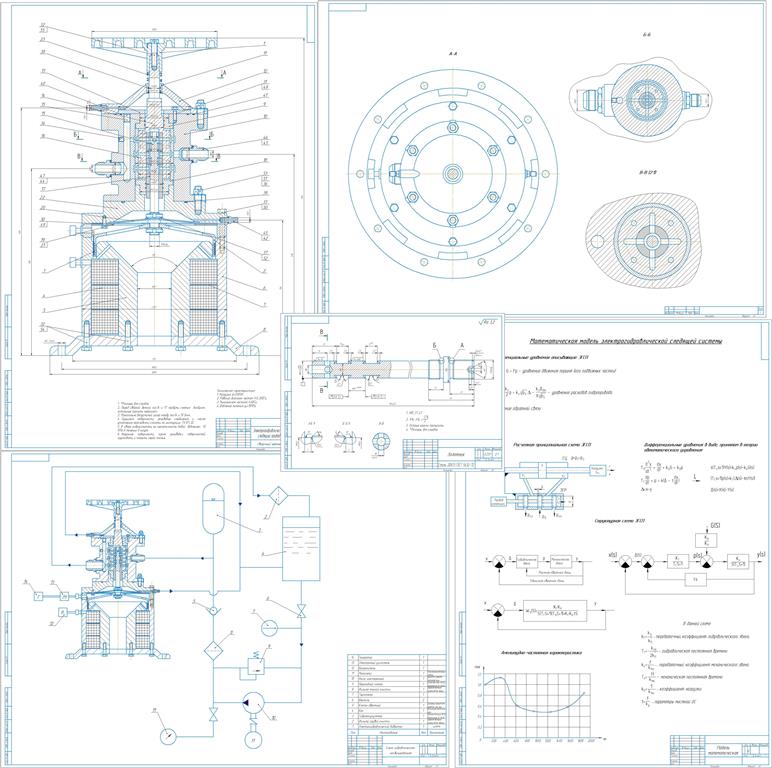

Графическая часть содержит 2 листа ЭГСП, Гидравлическую схему, Математическую модель, Золотник.

СОДЕРЖАНИЕ
Введение.
1. Описание конструкции СГИМ.
2. Определение основных конструктивных параметров вибрационного
привода.
3. Математическое описание вибрационного СГИМ.
4. Определение динамических параметров СГИМ.
5. Расчет ЭДП.
6. Прочностной расчёт.
Список литературы.
