Проектирование пневмопривода устройства коленчато-рычажного зажима сверлильного станка

Сибирский государственный университет имени ак. М.Ф. Решетнева
Кафедра ТМС
по дисциплине "Автоматизированные гидро- и пневмоприводы"
на тему: «Проектирование пневмопривода устройства коленчато-рычажного зажима сверлильного станка»
Красноярск 2017

Задание 10.3. Выполнить проектировочный расчет пневмопривода коленчато-рычажного зажима (рис. 10.5).

Зажим заготовки осуществляется посредством цилиндра двустороннего действия с односторонним штоком при нажатии одной из двух кнопок. Третья кнопка управляет разжимом.

Содержание

Введение 3
1 Патентно-информационный поиск 4
1.1 Гидроцилиндр 4
1.2 Пневмоцилиндр 4
2 Описание устройства и принцип работы привода 8
3 Силовой расчет привода 10
3.1 Расчет скоростей и ускорение поршня 10
3.2 Расчет мощности привода 11
3.3 Расчет конструктивных параметров 12
4 Расчет пневмосистемы 14
4.1 Расчет расхода воздуха 15
4.2 Расчет диаметров условного прохода 16
4.3 Определяем потери давления в пневмолиниях 17
5 Расчет времени срабатывания 23
Вывод 27
Библиографический список 28

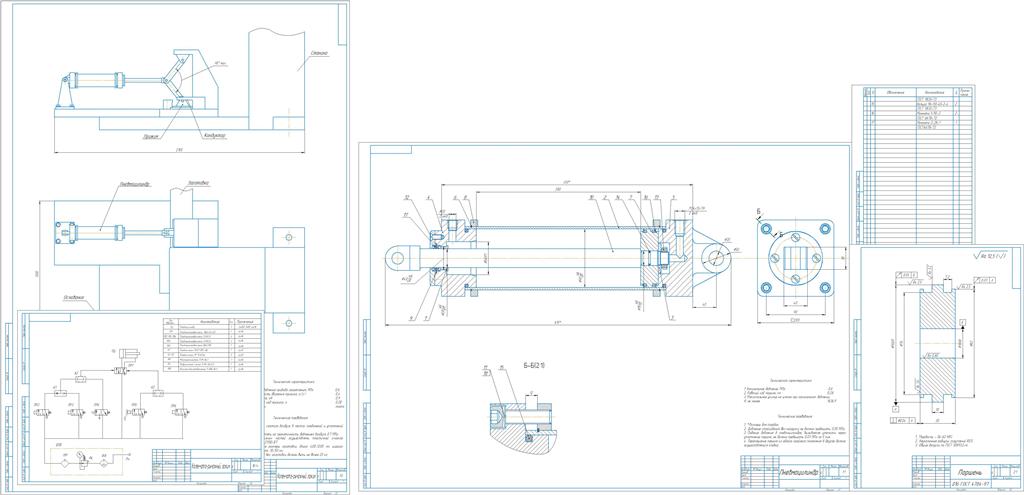

Состав: Привод (ВО), коленчато-рычажный зажим сверлильного станка (СБ), деталь (поршень), схема пневматическая, спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Гидравлика и пневматика / Проектирование пневмопривода устройства коленчато-рычажного зажима сверлильного станка

Просмотр файлов
общий вид_1.cdw
поршень_1.cdw
Привод_1.docx
Спецификация_1.spw
Схема_1.cdw
Чертеж сборочный_1.cdw
