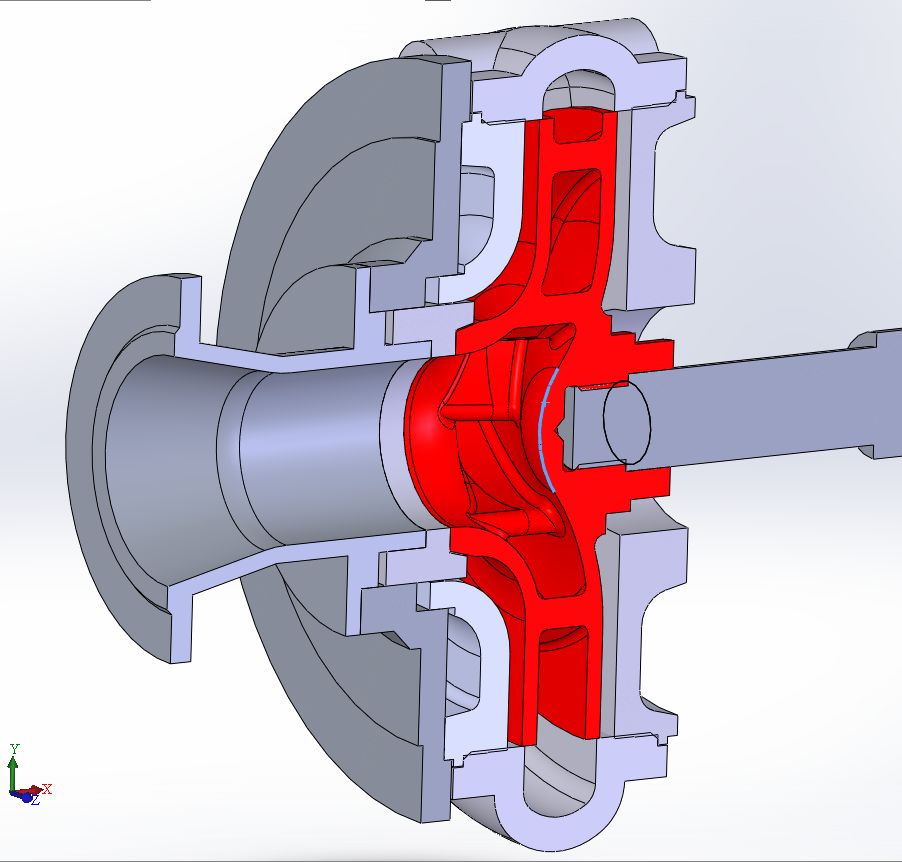

Представлена твердотельная модель насоса (углесоса) 8С8, включающая спиральный корпус, рабочее колесо, передний и задний бронедиск, всасывающий патрубок, вал. Модель построена по чертежам завода-изготовителя в масштабе 1:1. Модель позволяет получить геометрию проточной части насоса для дальнейшего моделирования и изучения течения жидкости с помощью прикладных программ.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Насосы и насосные станции -
- 3D Модель насоса 8С8
3D Модель насоса 8С8
0
1
97
1
0
50
Сообщить о проблеме
Автор
Владимир
Дата
19.06.2023
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 19 sp5.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Насос проточная часть NEW.SLDASM
-
ЗАГЛУШКА1.SLDPRT
-
ЗАГЛУШКА2.SLDPRT
-
ЗАГЛУШКА3.SLDPRT
-
П4880.00.002 Корпус спиральный light.SLDPRT
-
П4880.00.003 Броня передняя light.SLDPRT
-
П4880.00.004 Броня задняя light.SLDPRT
-
П4880.00.005 Вал light.SLDPRT
-
П4880.00.006 Крышка всаса light.SLDPRT
-
П4880.00.008 Кольцо самоуплотняющееся light.SLDPRT
-
П4880.00.011 Патрубок light.SLDPRT
-
П4880.02.000.АБ-II Колесо рабочее light.SLDPRT
