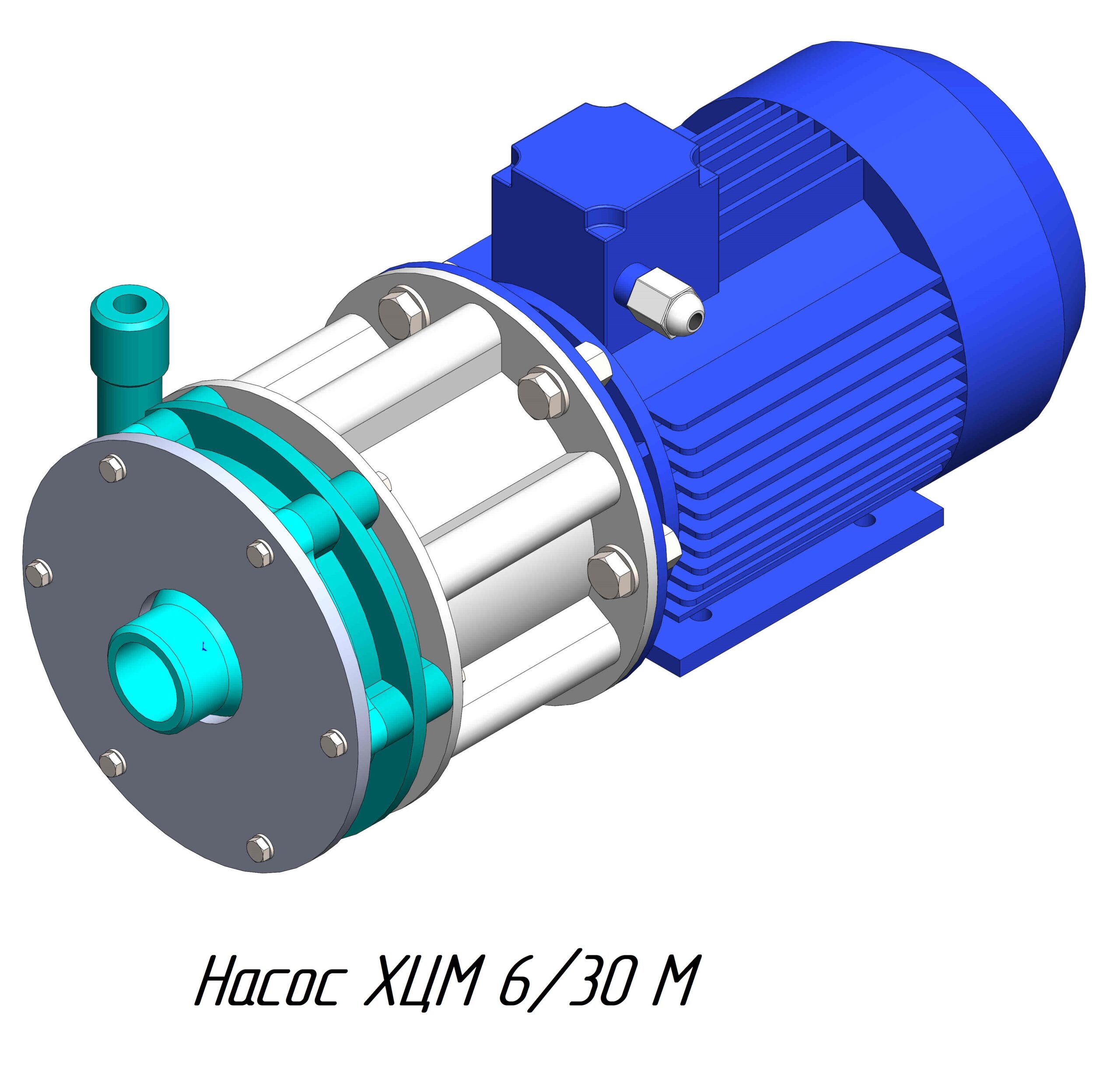

Химический насос ХЦМ 6/30М. Габаритная модель. Построена на основе размеров, указанных в документе: "ПДИР.060240.000 РЭ Руководство по эксплуатации". Выполнена в виде сборки из 5 деталей, внутреннее наполнение не показано (крыльчатка, вал и т.д.). В архиве есть так же 3d модель этого же насоса полученная от производителя, но размеры не бьются с паспортными.
