Насос вакуумный пароэжекторный 3-х ступенчатый НВЭ 5000х25/6Н

КНИТУ-КХТИ
Вакуумная техника
3-х ступенчатый насос пароэжекторный
2019 год

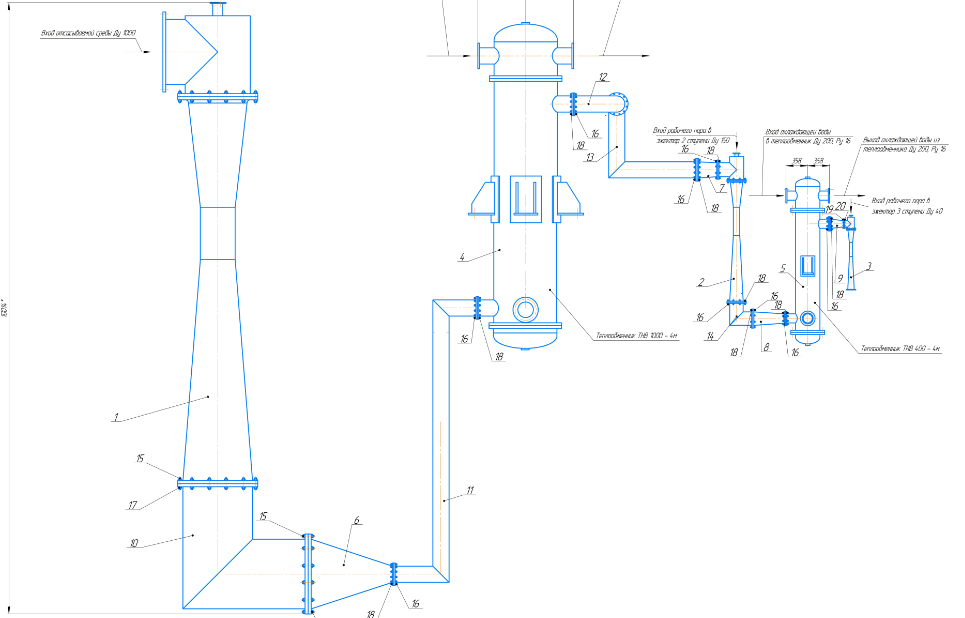

Содержание: вся ПЗ с расчетами, патентом, БЖД, экономикой, лит. обзор. Вся деталировка в А4 модели и чертежи, сборки в А3 частично модели, ост. чертежи. Общий вид А0, только чертеж.
Исходные данные для расчетов:
Обознач. Ед. изм. 1 ступень 2 ступень 3 ступень
Производительность насоса Gг кг/ч 2500х2 622,5 194,5
Давление эж-го газа на входе Pвх мм.рт.ст 25 60 300
кгс/м2 339,878 815,706 4078,53
Давление смеси на выходе p4 мм.рт.ст 60 300 1020
кгс/м2 815,706 4078,53 13867
Температура газа на входе в ст tэ градус 100 35,1 38,5
Абсолютное давление рабочего газа p0 Па 701325 701325 701325
кгс/cм2 7,1515 7,1515 7,1515

Параметры рабочего пара Обознач. Знач. Ед. изм.
Давление Po 7,151525 кгс/cм2
Энтропия на нижней погр.кривой S 0,4759 ккал/(кг*град.ц)
Энтропия на верхней погр.кривой S 1,6022 ккал/(кг*град.ц)
Энтальпия на нижней погр.кривой i 166,5 ккал/кг
Энтальпия на верхней погр.кривой i 660 ккал/кг
Скрытая теплота испарения r 493,5 ккал/кг

СОДЕРЖАНИЕ
Введение
1. Литературный обзор
1.1. Пароэжекторный насос
1.1.1. Принцип действия
1.1.2. Классификация струйных аппаратов
1.1.3 Характеристики пароэжекторных насосов
1.1.4 Устройство пароэжекторных насосов
1.2. Теплообменники
1.2.1 Конденсаторы смешения
1.2.2 Поверхностные конденсаторы
2. Расчетная часть
2.1.Расчет эжекторов
2.2.Расчет конденсаторов
3.Описание установки
4. Патентная часть
5. Экономическая часть
6. Техника безопасности
7.Заключение
8. Список использованной литературы
