Установка подачи масла

Установка подачи масла была разработана в рамках проекта напольного размещения крана манипулятора urv293 в цеху.

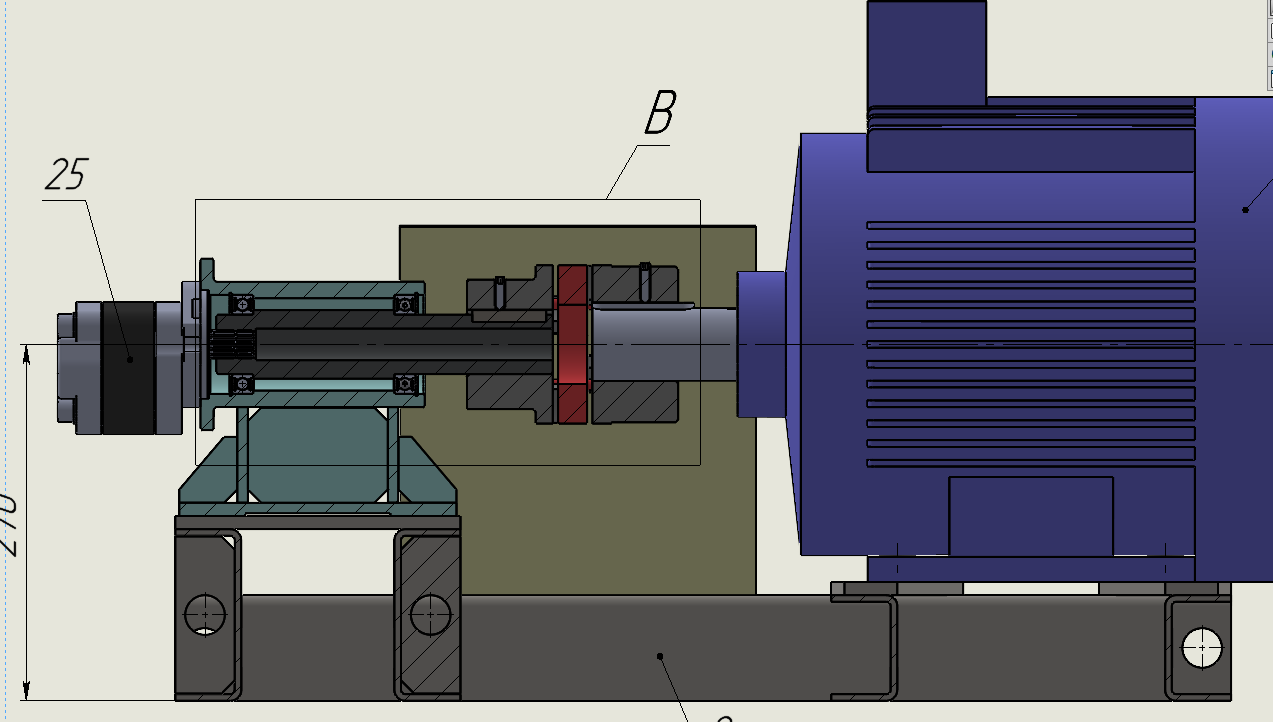

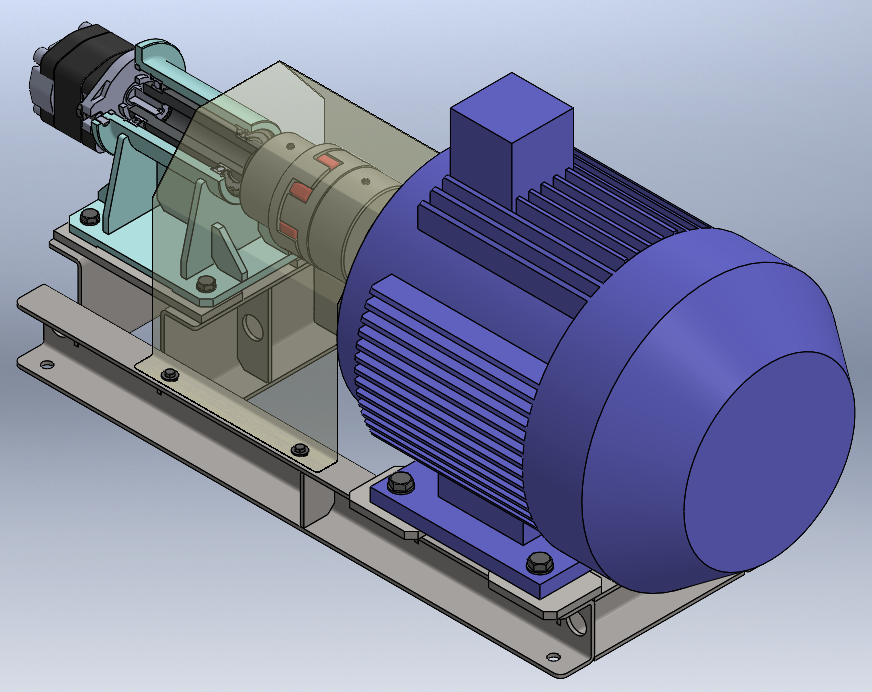

Установка приводится в движение подобранным под характеристики маслосистемы электродвигателем. Соединение насоса со шлицевым валом реализовано путем изготовление переходного вала с внутренними шлицами с одной стороны и валом со шпонкой в другой. Вал находится в отдельном корпусе опираясь на два подшипника. Ось со шпонкой переходного вала соединяется с валом электродвигателя через кулачковую муфту (см рисунок в превью работы). Вы можете использовать этот же принцип в своих проектах заменив насос на любой другой если на нем есть шлицы подобрав к нему геометрию шлицев через программу КОМПАС.

Гидравлика Насосная станция установка подачи масла

Автор

Леонид Кретович

Дата

25.06.2026

Язык

Русский

Состав

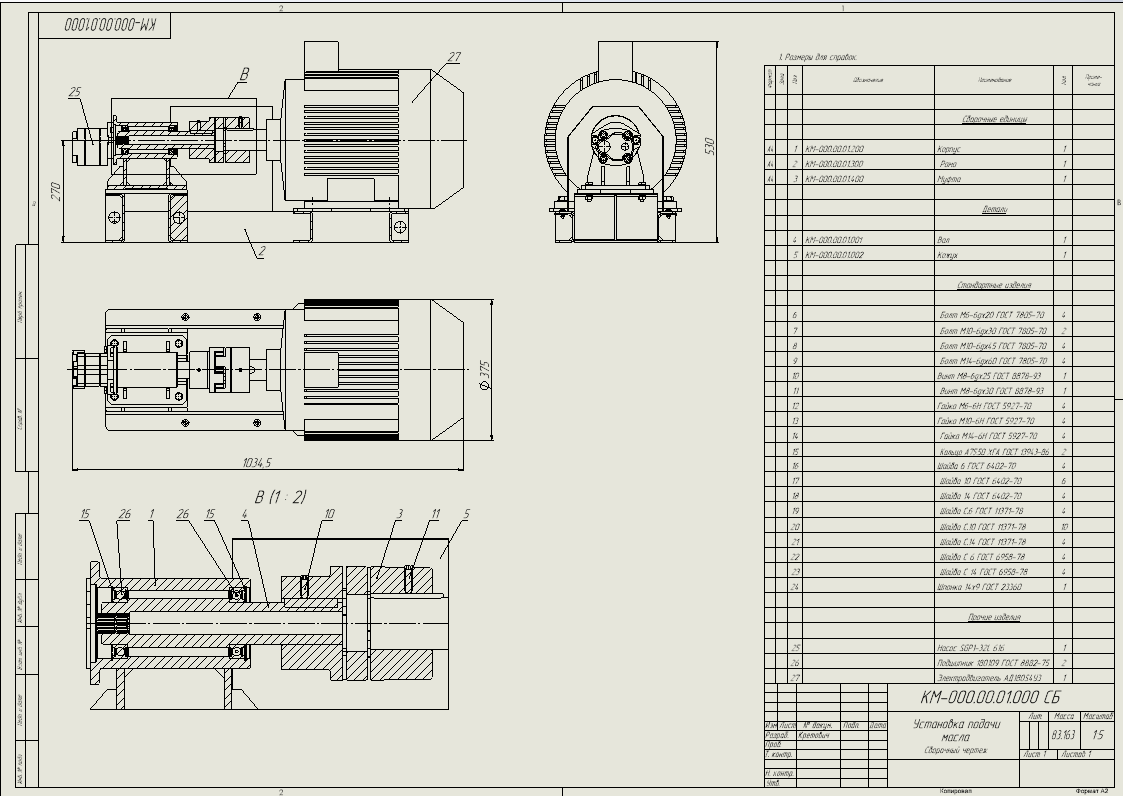

Установка подачи масла СБ (ЗД сборка и чертежи)

Софт

SolidWorks 2023 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - КМ-000.00.01.200 - Корпус.SLDASM
  - КМ-000.00.01.200 СБ - Корпус.pdf
  - КМ-000.00.01.200 СБ - Корпус.SLDDRW
  - КМ-000.00.01.201 - Стакан.pdf
  - КМ-000.00.01.201 - Стакан.SLDDRW
  - КМ-000.00.01.201 - Стакан.SLDPRT
  - КМ-000.00.01.202 - Стенка.SLDPRT
  - КМ-000.00.01.203 - Плита.pdf
  - КМ-000.00.01.203 - Плита.SLDDRW
  - КМ-000.00.01.203 - Плита.SLDPRT
  - КМ-000.00.01.204 - Ребро.SLDPRT
  - КМ-000.00.01.205 - Ребро.SLDPRT
- - КМ-000.00.01.300 - Рама.SLDASM
  - КМ-000.00.01.300 СБ - Рама.pdf
  - КМ-000.00.01.300 СБ - Рама.SLDDRW
  - КМ-000.00.01.301 - Балка.SLDPRT
  - КМ-000.00.01.301-01 - Балка.SLDPRT
  - КМ-000.00.01.302 - Балка.SLDPRT
  - КМ-000.00.01.303 - Платик.SLDPRT
  - КМ-000.00.01.304 - Балка.SLDPRT
  - КМ-000.00.01.305 - Пластина.SLDPRT
  - КМ-000.00.01.306 - Ребро.SLDPRT
  - КМ-000.00.01.307 - Ребро.SLDPRT
- - КМ-000.00.01.400 - Муфта.SLDASM
  - КМ-000.00.01.400 СБ - Муфта.pdf
  - КМ-000.00.01.400 СБ - Муфта.SLDDRW
  - Муфта кулачковая SGM55AB 98Sh.SLDASM
  - Полумуфта 1 SGMA.SLDPRT
  - Полумуфта 2 SGMB.SLDPRT
  - Упругий элемент 98Sh.SLDPRT
- SGP1-32L 616.SLDPRT
- Болт М6-6gx20 ГОСТ 7805-70.SLDPRT
- Болт М10-6gx30 ГОСТ 7805-70.SLDPRT
- Болт М10-6gx45 ГОСТ 7805-70.SLDPRT
- Болт М14-6gx60 ГОСТ 7805-70.SLDPRT
- Вид разрез.png
- Винт М8-6gx25 ГОСТ 8878-93.SLDPRT
- Винт М8-6gx30 ГОСТ 8878-93.SLDPRT
- Гайка М6-6H ГОСТ 5927-70.SLDPRT
- Гайка М10-6H ГОСТ 5927-70.SLDPRT
- Гайка М14-6H ГОСТ 5927-70.SLDPRT
- КМ-000.00.01.000 - Установка подачи масла.pdf
- КМ-000.00.01.000 - Установка подачи масла.SLDASM
- КМ-000.00.01.000 - Установка подачи масла.SLDDRW
- КМ-000.00.01.000 - Установка подачи масла.STEP
- КМ-000.00.01.001 - Вал.pdf
- КМ-000.00.01.001 - Вал.SLDDRW
- КМ-000.00.01.001 - Вал.SLDPRT
- КМ-000.00.01.002 - Кожух.SLDPRT
- Кольцо A75.50 ХГА ГОСТ 13943-86.SLDPRT
- Общий вид 3Д.png
- Общий вид чертеж.png
- Подшипник 180109 ГОСТ 8882-75.SLDPRT
- Снимок экрана 2026-06-15 082127.png
- Шайба 6 ГОСТ 6402-70.SLDPRT
- Шайба 10 ГОСТ 6402-70.SLDPRT
- Шайба 14 ГОСТ 6402-70.SLDPRT
- Шайба C.6 ГОСТ 11371-78.SLDPRT
- Шайба C.10 ГОСТ 11371-78.SLDPRT
- Шайба C.14 ГОСТ 11371-78.SLDPRT
- Шайба C 6 ГОСТ 6958-78.SLDPRT
- Шайба C 10 ГОСТ 6958-78.SLDPRT
- Шайба C 14 ГОСТ 6958-78.SLDPRT
- Шпонка 14х9х56 ГОСТ 23360-78.SLDPRT
- Электродвигатель АД180S4У3.SLDPRT
