Рабочий цилиндр гидромолота

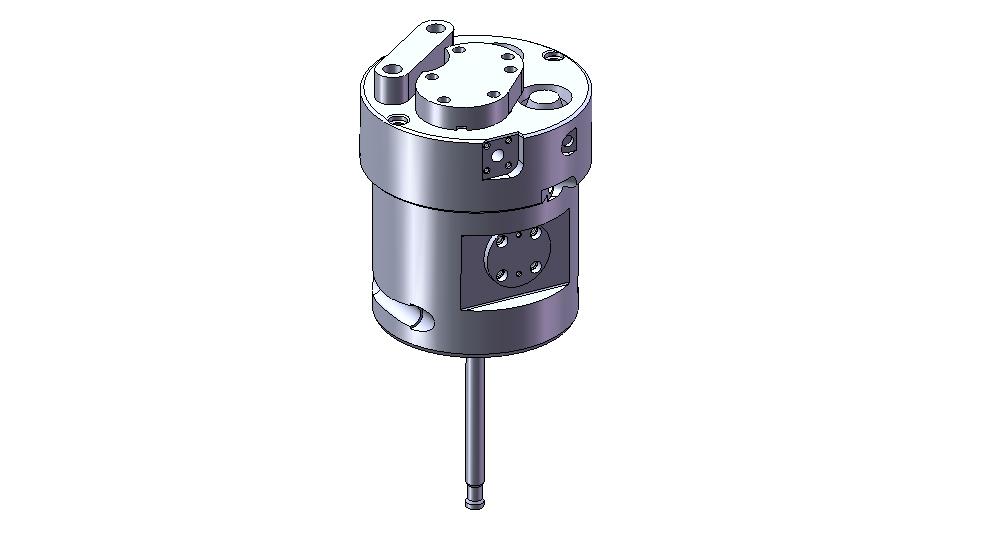

Рабочий цилиндр СП-62ХЛ-01.000СБ гидромолота Ковровского экскаваторного завода представляет собой стальной корпус, в который установлена термообработанная гильза с перемещающимся в ней поршнем. В корпусе рабочего цилиндра расположен гидроаккумулятор, состоящий из плунжера, втулки, стакана и жидкостной пружины, заключенной в двух полостях, расположенных в корпусе и соединенных с плунжерной полостью аккумулятора через отверстие, и между собой отверстием.
Для выпуска воздуха из гидравлической пружины при ее заполнении рабочей жидкостью предусмотрен вентиль. Надпоршневая полость аккумулятора соединена с жидкостной пружиной через обратный клапан, состоящий из корпуса, втулки, пружины и шарика, предназначенного для пополнения утечек из полостей жидкостной пружины при включении гидромолота.
В верхней части корпуса гидроцилиндра расположен золотник с корпусом и пружиной, служащий для реверса потока рабочей жидкости. В нижней части корпуса устанавлен обратный клапан. Плунжер гидроаккумуляторов уплотняется фторопластовыми кольцами. Втулка аккумулятора по нижнему торцу уплотняется медной шайбой.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:
СП-62ХЛ-01.000СБ Цилиндр рабочий.SLDASM
4121.20.18.003 Заглушка .SLDPRT
СП-62.01.011 Ограничитель .SLDPRT
СП-62.01.039 Прокладка регулировочная.SLDPRT
СП-62ХЛ.01.001 Крышка .SLDPRT
СП-62ХЛ.01.002 Корпус золоника.SLDPRT
СП-62ХЛ.01.003 Золотник .SLDPRT
СП-62ХЛ.01.004 Демпфер .SLDPRT
СП-62ХЛ.01.005 ГильзаХ .SLDPRT
СП-62ХЛ.01.006 Крышка .SLDPRT
СП-62ХЛ.01.007 Крышка- .SLDPRT
СП-62ХЛ.01.010СБ Корпус .SLDPRT
СП-62ХЛ.01.011 Шайба .SLDPRT
СП-62ХЛ.01.013 Крышка .SLDPRT
СП-62ХЛ.01.014 Клапан .SLDPRT
СП-62ХЛ.01.015 Седло .SLDPRT
СП-62ХЛ.01.017 Шайба- .SLDPRT
СП-62ХЛ.01.025 Втулка- .SLDPRT
СП-62ХЛ.01.026 Штырь- .SLDPRT
СП-62ХЛ.01.029 Корпус- .SLDPRT
СП-62ХЛ.01.040СБ Поршень .SLDPRT
СП-62ХЛ.01.047 ЗаглушкаХ .SLDPRT
СП-62ХЛ.01.048 ЗаглушкаХ .SLDPRT
СП-62ХЛ.01.050 Стакан- .SLDPRT
СП-62ХЛ.01.052 Заглушка .SLDPRT
СП-62ХЛ.02.030 Плунжер- .SLDPRT
Шарик Б 12,7-20 ГОСТ 3722-.SLDPRT
