Расчет гидравлического пресса

Шаньдунский университет науки и технологии
Кафедра машиностроения
Курсовой проект по дисциплине "Гидравлическая трансмиссия и управление"
На тему "Гидравлический пресс"
Циндао 2020

Исходные данные. Гидравлический пресс: максимальная сила 20 тонн. Сила нажатия рычага 10.2 кг. Длинна рычага 600мм.
Выполнен на основе NORDBERG hydraulic press. В данной работа используются П профиля для удешевления конструкции.

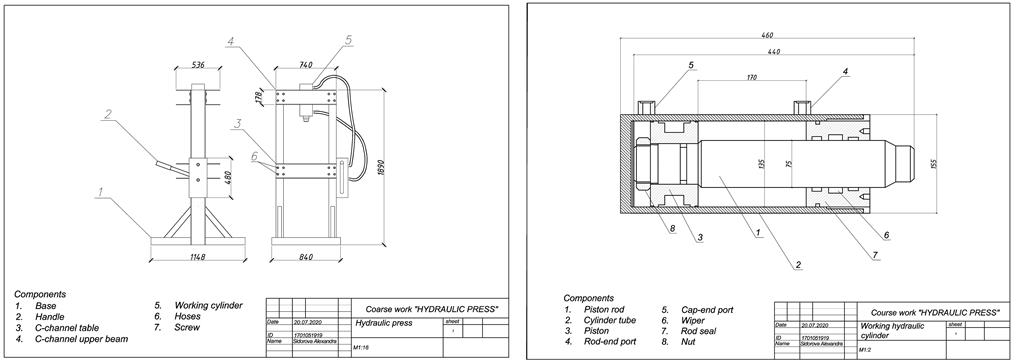

Графическая часть содержит общий чертеж и чертёж гидравлического цилиндра.

Content
1.The device and principle of operation
of the hydraulic drive…………………………………………………..3
1.2Justification of the selected hydraulic press………………………..4
2.Calculation of the hydraulic press…………………………………….7
2.1 Data sheet
2.2 Calculating the diameter of the main cylinder
2.3 Calculating the handle
2.4 The calculation of the plunger
2.5 Calculating the number of arm swings
2.6 Checking hydraulic cylinders for strength
3.Strength calculation. Determination of the geometric
dimensions……………………………………………………………….10
3.1 The calculation of the table.
3.2 The calculation of the upper beam.
4 Calculation of the screw………………………………………………13
Data tables……………………………………………………………….14
References………………………………………………..……………..16
