Расчет и конструирование гидравлического пресса

Учреждение образования: «Белорусский государственный технологический университет»
Факультет: Химической технологии и техники
Кафедра: Машины и аппараты химических и силикатных производств
Специальность: 1-36 07 01 «Машины и аппараты химических производств и предприятий строительных материалов»
Специализация: 1-36 07 01.02 «Машины и оборудование предприятий строительных материалов»
Курсовой проект по дисциплине «Машины и оборудование предприятий строительных материалов»
Тема «Расчет и конструирование гидравлического пресса»
Минск 2021

Исходные данные:
Производительность – 2000 шт/ч
Давление прессования – 10 МПа
Количество гнезд матрицы – 2
Прессуемое изделие – керамическая плитка
Размеры изделия – 300х300 мм

В курсовом проекте были рассмотрены конструкции гидравлических прессов. Произведен аналитический обзор гидравлического пресса и его отдельных узлов.
Произведен расчет гидропривода прессования. Определено общее время цикла прессования и время отдельных операций. Осуществлен подбор привода каретки. Выполнен прочностной расчет гидроцилиндра прессования и вала привода каретки.

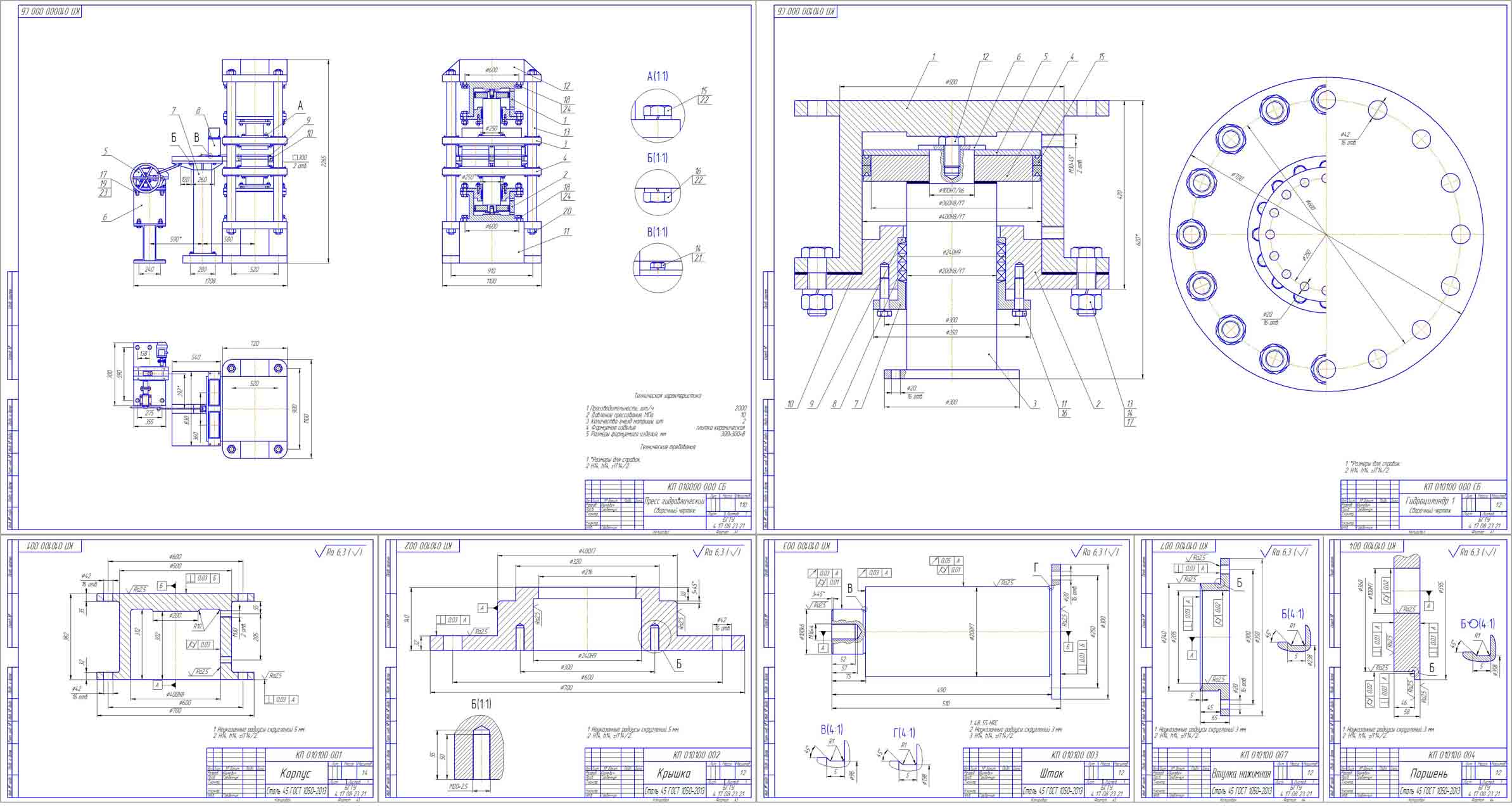

Графическая часть включает:
– сборочный чертеж гидравлического пресса – 1 лист А1;
– сборочный чертеж гидроцилиндра – 1 лист А1;
– чертеж корпуса гидроцилиндра – 1 лист А3;
– чертеж крышки гидроцилиндра – 1 лист А3;
– чертеж штока – 1 лист А3.
– чертеж поршня – 1 лист А4.
– чертеж втулки нажимной – 1 лист А4.

Содержание:
Введение
1 Конструкция и принцип действия
1.1 Общая конструкция гидравлического пресса
1.2 Четырехколонный гидравлический пресс
1.3 Гидравлический пресс К/РУ-160
2 Аналитический обзор
2.1 Гидравлический пресс для изготовления керамических изделий
2.2 Пресс для изготовления керамических плиток
2.3 Гидравлический пресс для изготовления строительных деталей
2.4 Силовой гидроцилиндр пресса
2.5 Гидропривод пресса
3 Эксплуатационный расчет
3.1 Расчет гидропривода прессования
3.2 Определение времени цикла
3.3 Подбор привода каретки
4 Прочностной расчет
4.1 Расчет на прочность гидроцилиндра прессования
4.2 Расчет на прочность вала кривошипа
4.3 Подбор подшипников качения
Заключение
Список использованных источников
